MOEORW-9800A無線高低壓核相儀低壓脈沖法測距

來源：武漢摩恩更新時間：2018-04-20

MOEORW-9800A無線高低壓核相儀低壓脈沖法測距
一、適用范圍
低壓脈沖法用于電纜的低阻、短路及斷線故障；還可用于測量電纜的長度、波速度；也可用于區分電纜的中間頭、T型接頭和終端頭。
二、工作原理

低壓脈沖法使用時域反射法（TDR）原理，又叫脈沖反射法。測試時向電纜注入一低壓脈沖，脈沖沿電纜傳播到阻抗不匹配點，如短路點、故障點、中間接頭等，脈沖產生反射，回送到測量點被儀器記錄下來,如圖3-2-1所示：

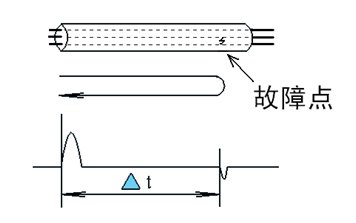

圖3-2-1 低壓脈沖法原理圖

從儀器發射脈沖開始計時，到接收到故障點的反射脈沖共需時Δt；脈沖行波傳播速度為V，則故障點距離Lx為：

（3-1）

不匹配點的反射系數ρ為：

（3-2）

其中為故障點的輸入阻抗，為線路的特性阻抗。從式3-2可得到：斷線故障反射脈沖與發射脈沖極性相同；而短路（混線）故障的反射脈沖與發射脈沖極性相反。因此通過識別反射脈沖的極性，可以判定故障的性質。如圖3-2-1和圖3-2-2所示：

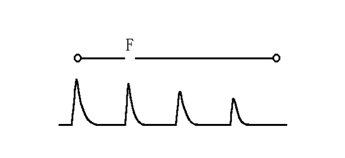

圖3-2-1 斷線故障反射波形

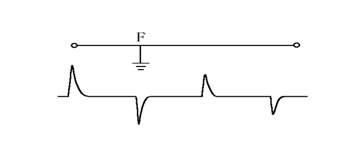

圖3-2-2低阻/短路故障反射波形
