MEB-620 備自投綜合測試儀面板結構圖側板結構圖

來源：武漢摩恩更新時間：2018-04-19

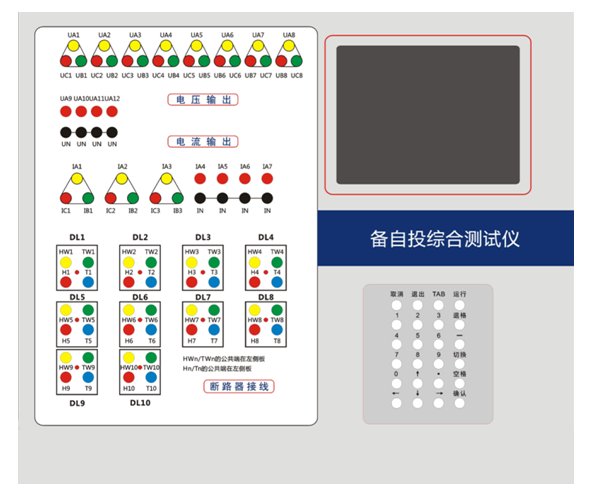

MEB-620 備自投綜合測試儀面板結構圖側板結構圖：

面板左側為接線區，右側為人機交互區，主要包含如下設備：
① 模擬12路電壓UA1～UA12 。可以輸出單相（zui多4路）或三相電壓（zui多8路），可軟件設置其輸出電壓值。
②模擬7路電流互感器。可以輸出單相（zui多4路）或三相電流（zui多3路），可軟件設置其輸出電流值。
③模擬10個斷路器（DL1~DL10）。每個斷路器包含兩個斷路器位置信號輸出（黃色插孔代表合位，綠色插孔代表跳位，這兩端子與位置公共端配合使用）、跳閘，合閘輸入（紅、藍色插孔，與跳合公共端配合使用）和一只雙色指示燈組成。指示燈紅色表示斷路器處于閉合狀態，綠色表示斷路器處于跳開狀態。
④ 跳/合/開入公共端：與斷路器的跳/合閘以及負荷支路的跳/合閘開入插孔構成回路。
⑤ 位置/閉鎖/開出公共端：與模擬斷路器的位置插孔和閉鎖等開出插孔構成回路。
