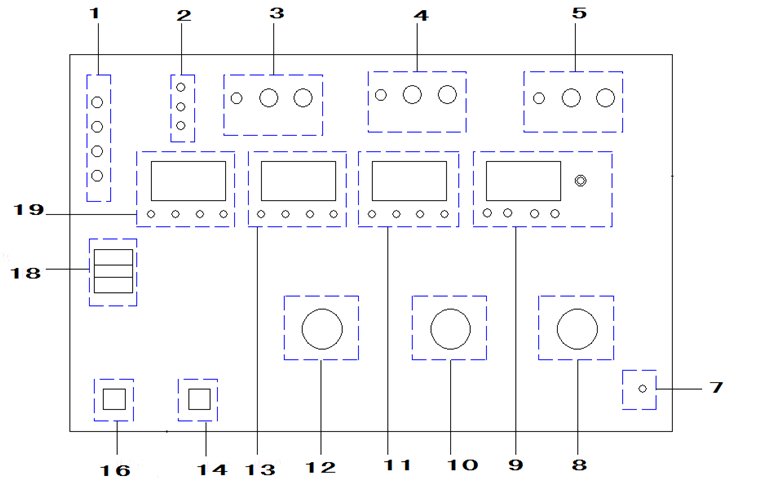

MEJD-3電子熱繼電器測試儀熱繼電器的校驗

來源：武漢摩恩    更新時間：2018-04-19

第2.4.8條 當交流電動機正常運行、正常起動或自起動時，過載保護器件不應誤動作，并應符合下列規定：
1）熱繼電器或過載脫扣器的整定電流，應接近但不小于電動機的額定電流；
2）過載保護的動作時限應躲過電動機的正常起動或自起動時間。過電流繼電器的整定電流應按下式確定：
3）必要時，可在起動過程的一定時限內短接或切除過載保護器件。
制造規范的規定：
1）熱過載繼電器低壓開關設備和控制設備機電式接觸器和電動機起動器
2）熱繼電器的選型和使用熱繼電器是利用流過電器的電流所產生的熱效應而反時限動作的繼電器。在電動機控制中主要實現電動機的過載保護、斷相保護、電流不平衡運行的保護及其他電氣設備發熱狀態的控制。但是由于沒有正確的選擇和使用熱繼電器而引起電動機燒毀的事故，時有發生。
如何合理地選用和校驗熱繼電器。筆者從長期的工作的工作實踐中總結出以下幾個方面:
1）熱繼電器的選擇根據電動機定子繞組的連接方式選擇熱繼電器的類型。電動機的定子繞組做三角形連接的必須選擇三相結構帶斷相保護裝置的熱繼電器，電動機的定子繞組作星形連接的應選用普通三相結構或兩相結構的熱繼電器；根據電動機的額定電流選擇熱繼電器的規格，一般應使熱繼電器的額定電流等于或稍大于電動機的額定電流；根據需要的整定電流值選擇熱元件的編號和電流等級。一般情況下，熱元件的整定電流為電動機額定電流的0.95 -1.05倍。特殊情況下，zui好選擇可調式熱繼電器，并按實際使用情況調節電流到合適值，電動機拖動的是沖擊幸福災禍啟動時間較長及拖動的設備不允許停電的場合，熱繼電器的整定電流值可取電動機額定電流的1.1-1.5倍，電動機的過載能力較差，熱繼電器的整定電流可取電動機額定電流的0.6-0.8倍，同是，整定電流應留有一定的上下限調整范圍；如果熱繼電器的安裝位置環境溫度不同時，還應考慮到溫度影響，其整定電流也應由少許差別；更換熱繼電器時應按電動機原來配套的熱繼電器規格、型號選擇，或按所配負載電動機額定電流的6倍動作電流選擇熱繼電器，而且動作時間一定要原來的熱繼電器相同。
2）熱繼電器的使用熱繼電器必須按照產品說明書中規定的方式安裝，安裝處的環境溫度應與電動機所處環境溫度基本相同，當與其他電氣安裝在一起時，應注意將熱繼電器安裝在其他電器的下方，以避免受其他電器發熱影響而誤動作，其安裝傾斜度不得超過50；考慮到導線材料和粗細將影響到熱元件連接點傳導到外部熱量的多少，導線過細，軸向?qū)峥欤瑹崂^電器可能提前動作；反之，導線過粗，軸向?qū)峥欤瑹崂^電器可能滯后動作，所以熱繼電器出線端的連接導線應按表1的規定選用；
3）綜合看一下：可以看出，設計和制造標準結論是一致的：1.2倍電動機額定電流時，熱過載繼電器必須動作，時間限制為2h內。1.2倍的含義就是，熱繼電器的誤差不應超過20%。可見熱繼電器誤差大部分比較高，應在20%左右。因此，如果是選擇熱繼電器，則需要看一下它的誤差范圍到底是多少。但是，目前微機保護的誤差范圍也是2.5%左右，因此都以1.05倍電動機額定電流開始計算過熱。
