MEJB-V單相繼電保護校驗儀使用說明

來源：武漢摩恩更新時間：2018-04-18

MEJB-V單相繼電保護校驗儀使用說明
（MEJB-V單相繼電保護校驗儀之使用可同時參考水利電力部電力生產司編《保護繼電器校驗》水利電力出版社一書）。
1、測量：
可作為單獨的電壓、電流源使用，但須注意各項輸出功率，以免損壞MEJB-V單相繼電保護校驗儀。具體操作按“四”進行。
2、過量程、欠量程：測量各種繼電器的啟動值、返回值、返回系數及觸點動作時間（包括電壓、電流繼電器）。
過量程是指繼電器觸點合上為動作值的繼電器，欠量程是指以繼電器觸點分開為動作值的繼電器。
2.1繼電器的動作值、返回值及返回系數的測量：
按照前面“四”來調節輸出電源，選擇T3至狀態，將同步開關旋至ON，緩慢調節T4旋鈕直至該繼電器啟動，（可通過指示燈來判定），X1顯示其動作值，并記錄。繼續調節T4至該繼電器額定值后，然后緩慢調節T4至該繼電器返回，X1顯示其返回值，并記錄。用返回值除以動作值乘以100%即可算出返回系數。
2.1繼電器的時間測量：
按（四）來輸出電源，選擇T3至狀態，將同步開關旋至ON，緩慢調節T4旋鈕直至該繼電器啟動并調至額定值。選擇T3至繼電器的觸點狀態，通過轉換同步開關，就可測得繼電器的時間（X2顯示時間）。注意測時間前需對毫秒表清零，合閘開關在斷開狀態。同步開關與觸點狀態對應關系為：
同步開關與觸點狀態對應關系如下：
Ⅰ、Ⅲ狀態，同步開關由OFF狀態旋至ON狀態。
Ⅱ、Ⅳ狀態，同步開關由ON狀態旋至OFF狀態。

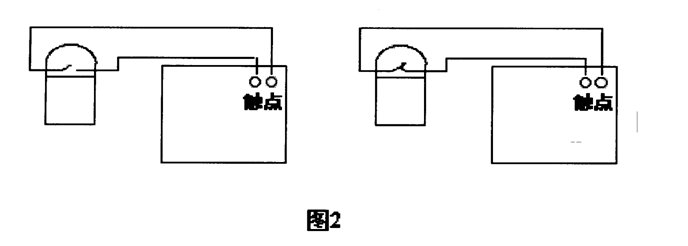

觸點接線如下：

3、時間繼電器的測量與上述方法相同。

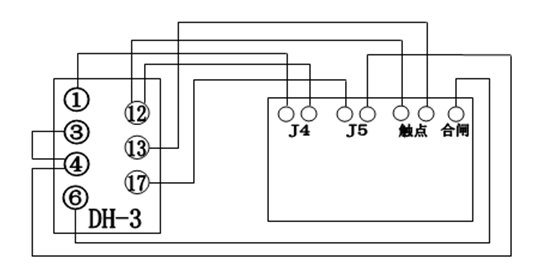

4、重合閘（以DH—3重合閘為例）：
（1）DH—3型重合閘繼電器操作如下：

圖3
按上圖接線，（3）（4）接J5黑柱（負端），（17）接J5紅柱（正端）
注意：若用ZJ3觸點停止毫秒表時，應注意將ZJ3接到（12）腳的接線斷開，將ZJ3觸點分離開來（見《保護繼電器檢驗》P352頁），把T1旋到IDC0～20A檔，撥上開關S2，調整T4至繼電器電流額定值，撥下開關S2，將T2旋鈕旋至該繼電器電壓額定值。選擇T3至I（即該繼電器ZJ3的觸點狀態）。然后將S2、S3開關同時撥上去，充電15—25秒后，毫秒表上可讀出充電時間，按一下毫秒表復位鍵再按下“合閘”鍵測量重合閘時間，至重合閘繼電器動作時，X2顯示重合閘時間。
（2）其它重合閘繼電器可根據上述校驗方法，此處不一一復述。

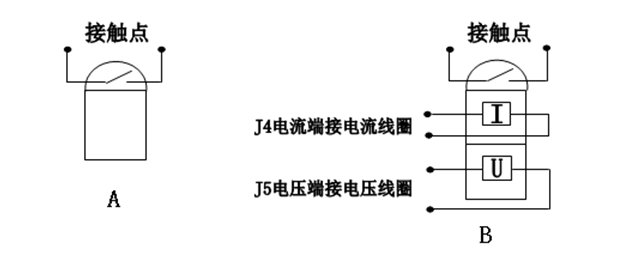

5、中間繼電器：

圖4
如圖
A：同過量程、欠量程繼電器，測量動作值、返回值、動作時間、返回時間一樣進行操作。
B：對電流保持繼電器先調整T2至該繼電器電壓額定值，撥上開關S2、S3，使繼電器電壓線圈加入額定電壓值繼電器動作后，調整T4使J2電流至額定值，然后斷開電壓（S3開關撥下來），調整保護線圈電流（T4），繼電器能保持的zui小電流，即為繼電器的zui小保持值，其動作時間、返回時間按上面（詳見本說明書第五項之第3條）進行。
6、差動繼電器：（以BCH—1型差動繼電器為例進行說明）
根據規程要求（參見《保護繼電器檢驗》一書P178頁），在無外接設備情況下可做第4、9、10項試驗，在外接調壓器和升流器的情況下可做第6項實驗，其它不屬于本MEJB-V單相繼電保護校驗儀范圍。

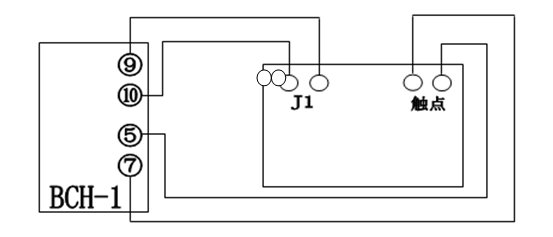

A、執行元件動作電壓、動作電流及返回電流檢驗，按下圖接線：

圖5
打開（10）（11）端子之間的連接片，按電流繼電器的方法測出動作電流，返回電流，然后把電流IAC升到剛才測出的動作電流值，記錄此時的電壓值，可用萬用表測J2兩端電壓值。
B、無制動時的起始安匝檢驗
本項目不是一般的定期檢驗項目，把WC工作繞組的20匝全部投入，把（10）（11）的短接片接上，交流電流從（3）（8）加入，觸點動作信號從（5）（7）接入觸點端，按電流繼電器的方法檢驗。

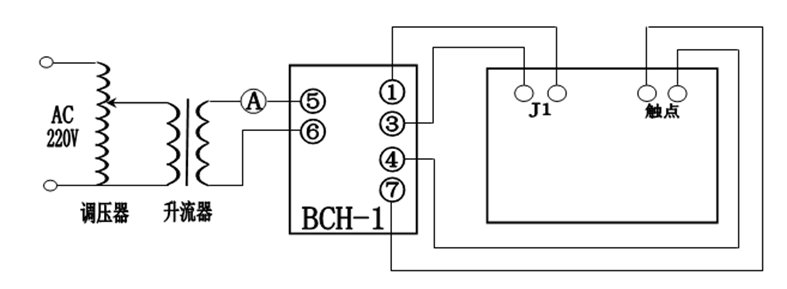

C、制動特性試驗
定期檢驗是僅測定=0°和制動安匝為280安匝的動作安匝值。

圖6
按上圖接線，斷開（4）（6）端子的連接片，動作回路取39匝，制動回路取14匝，調壓器（較大容量5KVA以上）和本MEJB-V單相繼電保護校驗儀使用同一220V電源時，升至
電流到要求的安匝，按交流繼電器的方法做出動作電流。如果動作安匝完全不對，可能是制動電流和動作電流的相角是180度，把制動電流反相就好了，如果本MEJB-V單相繼電保護校驗儀使用三相電中的一相，調壓器使用另外一相，通過改變相別和將升流器正接反接可得到60°的相角。如外接移相器，亦可得到全部的0°、30°、60°、90°的相角。

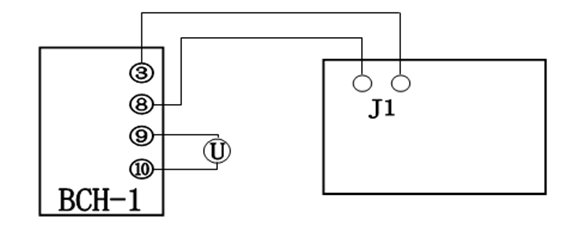

D、整組伏安特性檢驗，如下圖接線

圖7
交流電流中在工作繞組上（3）（8），執行元件的電壓由一塊萬用表從（9）（10）讀取，選擇T1至IAC檔，升流到所需安匝數，讀取1倍、2倍、5倍安匝時執行元件端的電壓值。詳見《保護繼電器檢驗》一書。
E、整定位置下的動作安匝檢驗
做法同交流電流繼電器，詳見本說明書第五項之第2條。
