MEJB-VH單相繼電保護測試儀面板布局圖及其功能說明

來源:武漢摩恩    更新時間:2018-04-18

MEJB-VH單相繼電保護測試儀面板布局圖及其功能說明

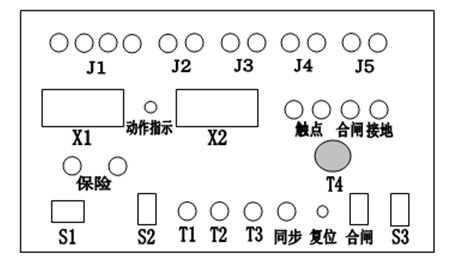

1、面板布局圖:

         圖1
2、功能說明:
(1)J1、J2、J3、J4、J5:分別為交流、直流電源及定值輸出端子,如面板所示。
(2)X1:電壓電流顯示(動作值、返回值、額定值),X2時間顯示(毫秒表)。
(3)S1:電源插座(帶保險);S2:電源開關;S3:固定輸出開關。
(4)T1:電源輸出選擇旋鈕;T2:定值輸出選擇旋鈕;T3:觸點狀態選擇旋鈕(其中 表示可以用燈來判斷動作值及返回值,I表示常開觸點通電延時   合,Ⅱ表示常開觸點斷電延時開,Ⅲ表示常閉觸點通電延時開,Ⅳ表示常閉觸點斷電延時合);T4:電源輸出大小調節旋鈕。
(5)觸點:被校驗繼電器觸點的接線端子。
注意:測量繼電器觸點動作時間繼電器觸點不能有外來電源,且本儀器觸點不能與J1、J2、J3、J4、J5短路。
(6)合閘:重合閘繼電器的合閘信號發出端。
(7)動作指示:觸點動作時的指示(若接常開觸點,其動作后指示燈由滅轉亮;若接常閉觸點,其動作后指示燈由亮轉滅表示觸點動作)。
(8)同步:按制電源輸出的電壓或電流的通斷,對繼電器進行額定值的沖擊試驗。
(9)復位:對毫秒表進行清零。
