ME-MT智能模擬斷路器使用說明

來源：武漢摩恩更新時間：2018-04-16

ME-MT智能模擬斷路器使用說明
1、裝置通電—— 接入220V交流工作電源，合電源開關，幾秒鐘后，斷路器模擬裝置處于跳閘狀態

，面板上的三相跳閘位置燈（綠燈）亮。
2、手動合閘及跳閘—— 手動合閘及手動分閘按鈕用于試驗人員在裝置面板上模擬斷路器控制開關的功

能進行斷路器的手合、手跳操作。
按下“手動合閘”按鈕，斷路器模擬裝置合閘，三相合閘位置燈（紅燈）亮，“

手動跳合指示”紅燈亮，“手合接點”閉合并自保持，“手合接點”可以模擬控制開關“合閘后”狀態

，用于做不對應啟動重合閘試驗。
按下“手動跳閘”按鈕，斷路器模擬裝置跳閘，三相跳閘位置燈（綠燈）亮，“

手動跳合指示”紅燈滅，“手合接點”斷開，“手跳接點”閉合；釋放“手動跳閘”按鈕時，“手跳接

點”延時60mS斷開(手動跳閘指示燈指示手動跳閘接點的狀態，綠燈亮時接點閉合)。“手跳接點”可以

模擬斷路器控制開關的“手跳狀態”，用于重合閘裝置的手跳放電試驗。
3、保護裝置跳合閘—— 跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路。
4、合閘、跳閘回路及其輔助接點—— 斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電阻的

大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間

可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的

動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行

單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，

可以進行三重試驗，跳、合閘電流可接入任意相。也可以選擇單跳方式，將每一相作為一個單臺三相斷

路器使用，三相可模擬三個單臺的三相操作斷路器。
4、斷路器失靈—— 當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器的失靈”紅

燈閃爍，當加入跳、合閘電流時，斷路器模擬裝置不動作，延時1秒后，跳合閘電流自動斷開。

5、試驗接線

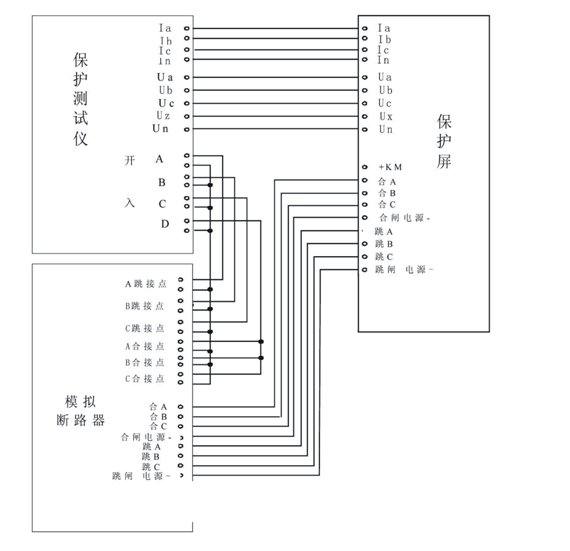

圖3 模擬斷路器與保護測試儀
配合進行保護裝置整組傳動試驗系統接線圖
斷路器模擬裝置裝置與測試儀及保護裝置相配合使用，替代實際斷路器，可以進行保護裝置動作跳合斷

路器的整組傳動試驗，請參見圖3。
在保護裝置的測試過程中，斷路器模擬裝置裝置在二次回路中的接線方法是將實際斷路器的跳、合閘線

圈的接線從二次回路中退出，將斷路器模擬裝置裝置的A、B、C的跳、合閘線圈對應地接入二次回路中

，與保護和測試儀配合，完成保護裝置的整組測試（如圖4，只以A相單組跳閘跳圈為例）。

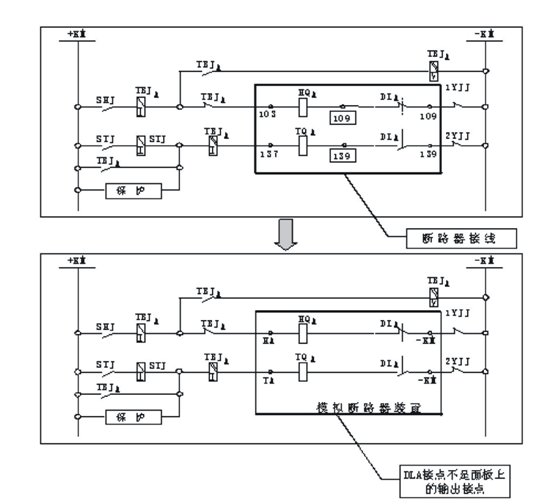

圖4 接入實際二次回示意圖
在圖4中，“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線，“斷路器模擬裝置”黑

框內的接線為試驗時斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳

閘時，斷路器模擬裝置的輸出接點按A、B、C的相別分別接入測試儀；當斷路器在系統故障時的跳閘方

式僅為三相跳閘時，斷路器模擬裝置的輸出接點可以任意接入測試儀A、B、C的某一相；斷路器模擬裝

置的常開或常閉輸出接點對應于二次回路中（不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點

）斷路器的常開或常閉接點，可根據試驗需要接入保護裝置中。斷路器模擬裝置與測試儀的接線是將斷

路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。在

整組傳動中，應將斷路器模擬裝置的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器

跳閘的整個過程中保護的動作行為及二次回路完好的測試。
