回路電阻測試儀操作方法

來源：武漢摩恩更新時間：2020-07-30

MEHL-200A 回路電阻測試儀操作方法
1、按圖三接線方法接線。

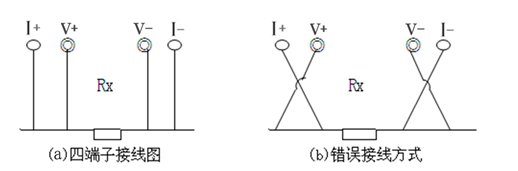

回路電阻測試儀接線方法

圖三四端子接線圖
2、回路電阻測試儀面板與測試線的連接處應扭緊，不得有松動現象。
3、應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。
4、檢查確認無誤后，接入220V交流電，合上電源開關，回路電阻測試儀進入開機狀態。
5、調節“電流選擇”旋鈕，選擇要選用的電流檔位，然后按下“測量”鍵此時電阻表顯示值為所測的回路電阻值。若顯示1，則表示所測回路電阻值超量程。
6、測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。
