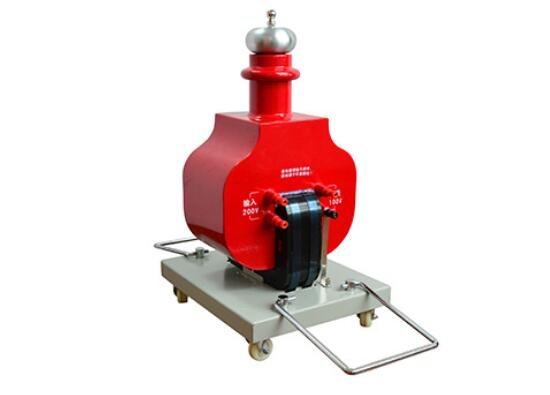

1、MEGTB 系列
干式試驗變壓器單臺使用
1.1試驗前,應將試驗變壓器的高壓尾“ ┻ ”端可靠接地,
否則將危及人身與設備的安全。
1.2操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。
1.3按接線圖接線。
1.4準備工作和安全措施就緒,空試一次設備。
1.5接上被試品。
1.6合上電源,控制箱(臺)電源指示燈亮。
1.7按下合閘按鈕,合閘指示燈亮。
1.8順時針均勻加壓,注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。
1.9持續規定耐壓時間并注視電流表及被試品。
1.10耐壓時間到,注視kV表并迅速將調壓器回零。
1.11用放電棒經電阻放電,然后直接接地放電。
1.12高壓部分可能被充電部位一一放電,改變或拆除高壓線引線,至此一次(相)試驗終止。
MEGTB 系列
干式試驗變壓器多臺串激
2.1概述
我公司設計和生產用多臺
干式試驗變壓器串激組合成系列試驗裝置。由于分散組合都能方便使用,可適合現場多種需要。單個元件重量輕,運輸和移動都很方便,使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。
2.2工作原理
串激系列高電壓試驗裝置,除zui高電壓的一級試驗變壓器外,都在高壓繞組中串繞激磁繞組,該繞組和后一級試驗變壓器初級繞組參數相同。
由控制箱(臺)供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地,首端則和第II級試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源,此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理,可疊加第III級。

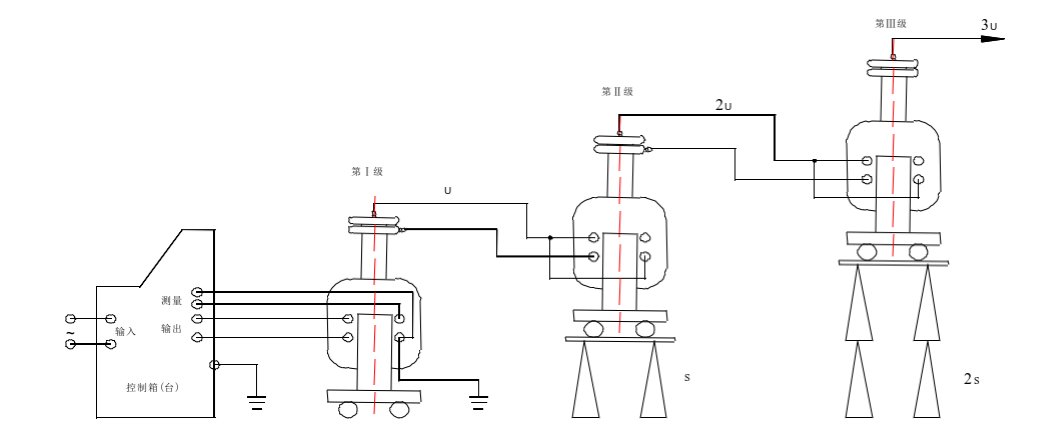

2.3組裝接線
2.4串級組合方式
2.4.1當兩臺試驗變壓器作串級聯接時,第I臺與第II臺試驗變壓器容量之比為2:1,總容量為第I臺容量,總電壓為兩單臺zui高輸出電壓之和,電流為容量與總電壓之比。例:5kVA/50kV與3kVA/50kV。兩臺串級使用時總容量為5 kVA ,總輸出電壓為100 kV,輸出電流為50mA。
2.4.2當三臺試驗變壓器作串級聯接時,則三臺容量之比為3:2:1,總容量同樣為第I臺容量,總電壓為三臺輸出電壓之和。
注:無論兩級串、三級串,輸出電流嚴禁超出zui后一級額定電流。
說明:
本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。
試驗變壓器高壓尾和測量線圈尾端在內部聯接,使用時第I級高壓尾連同外殼必須良好接地,第II級和第III級連同外殼必須固定電位,因此第II級和第III級外殼電位是U和2U,必須置放在絕緣支架上,并與人保持足夠安全距離。
在串級高壓試驗時,應特別注意檢查II級、III級的接線正確性,接反會造成輸出電壓為零,可用分壓器直接監測高壓輸出。還應檢查絕緣支架的電氣強度是否滿足電壓要求。
