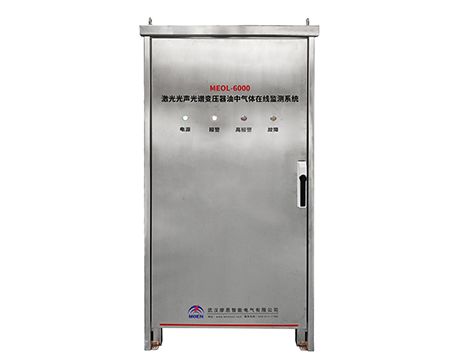

MEOL-6000激光光聲光譜變壓器油中氣體在線監測系統簡介
目前廣泛采用的油浸式變壓器，當內部發生熱故障、放電性故障或者油、紙老化時，會產生多種氣體，主要有氫、烴類氣體(甲烷、乙烷、乙烯、乙炔、丙烷、丙烯等)，一氧化碳、二氧化碳等。隨著故障的發展，分解出的這些氣體形成的氣泡在油里經過對流、擴散，不斷溶解于油中。由于故障氣體的組成和含量與故障的類型和故障的嚴重性有密切關系，不同類型的氣體及其濃度可以反映不同類型的故障，所以分析溶解于變壓器油中的氣體就能及早發現變壓器內部存在的潛伏性故障，并隨時掌握故障的發展情況。準確地了解充油電氣設備的運行狀態對所有電力部門來說均至關重要，油中溶解氣體分析（DGA ）是業內公認預防充油電氣設備早期故障zui為有效的方法之一，有助于變壓器維護并避免突發性故障的發生。
本公司研發的變壓器油中氣體在線監測系統，采用了基于DFB超窄線寬激光器的光聲光譜檢測技術，可同時檢測油氣中微量的氫氣(H2)、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2)、一氧化碳(CO)、二氧化碳(CO2)和微水(H2O)，具有避免測量時混合氣體交叉干擾、可在線式、測量快速準確等優點，是一款比較方便實用的電氣設備故障評估產品。

MEOL-6000激光光聲光譜變壓器油中氣體在線監測系統氣體光聲光譜原理
光聲光譜技術是基于光聲效應的一種光譜檢測技術，光聲效應是由氣體分子吸收特定 波長的電磁輻射（如紅外光）所產生。氣體吸收輻射后導致溫度上升，此時如將氣體置于密閉容器，溫升相應導致氣體壓力增高；如采用脈沖光照射密閉氣體，利用靈敏的微音器即可探測到與脈沖光頻率相同的壓力波動。
將光聲效應用于實際檢測，則首先需要確定每種氣體特定的分子吸收光譜，從而可對紅外光源進行波長調制使其能夠激發某一特定氣體分子；其次則是確定氣體吸收能量后受激產生的壓力波強度與氣體濃度間的比例關系。因此，通過選取適當的波長并結合檢測壓力波的強度，不僅可驗證某種氣體是否存在，更可確定其濃度。甚至對某些混合物或化合物也可做出定性、定量分析，而這也正是應用光聲光譜 (PAS) 技術的優點。

MEOL-6000激光光聲光譜變壓器油中氣體在線監測系統優點有：
1.系統運行過程無需載氣或標氣，不需要運行維護，降低使用成本；
2.采用激光光聲光譜技術測量氣體含量，因此沒有傳統的色譜柱以及色譜柱老化、污染、飽和等缺點，激光光源的窄帶線寬，避免了故障氣體測量時的交叉干擾；
3.改良的雙向納米陶瓷透氣膜管，解決了傳統的過濾堵塞難題，使用壽命超過30年；
4.測量速度快，重復性能好，系統有相當高的測量一致性，一臺設備zui多可以監測三個變壓器油箱，變壓器閥門與設備之間管道長度zui大10米，通過轉換開關分時切換；
5.系統在設計過程中充分考慮變壓器現場的惡劣工作環境，采用光纖型光學組件，整個光路基本光纖化，同時使用電調制方式，因此系統具有較好的抗振性、較高的可靠性和較高的防護等級。系統內部具有恒溫功能，其受環境溫度影響小，在-40℃ ~ +55℃都能正常的工作。
6.xianjin的遠程集中管理套件可將多個監測裝置的運行狀態及測量數據集中匯總監控， 提供了完善的圖形化趨勢分析及診斷結果, 同時可通過集中管理平臺遠程控制各設備的運行，并根據閾值提供聲光報警。

MEOL-6000激光光聲光譜變壓器油中氣體在線監測系統技術指標
電    源： 220V，2kW
重    量： <300kg
外形尺寸： 850(W) x 750(D) x 1600(H)mm
溫    度： 環境溫度：-40℃ ~ +55℃ (-10℃ ~ +55℃ 啟動時)
設備油管油溫: +10℃ ~ +100℃
濕    度： 10 ~ 100%RH
抗地震烈度： 8度
抗振動：5~17HZ，0.1``雙峰位移；17-640HZ，1.5G峰-峰加速度
抗沖擊： 15G峰-峰加速度(11ms連續)
抗風速： 0~60m/s
覆冰厚度： >10mm
防護等級： IP56

MEOL-6000激光光聲光譜變壓器油中氣體在線監測系統檢測指標

故障氣體種類	zui低檢測極限uL/L	zui高檢測限值uL/L	測量誤差
氫氣（H2）	2	2000	zui低測量值或±30%，測量誤差取兩者zui大值
二氧化碳（CO2）	20	15000
一氧化碳（CO）	20	5000
甲烷（CH4）	0.5	1000
乙烷（C2H6）	0.5	1000
乙烯（C2H4）	0.5	1000
乙炔（C2H2）	0.2	1000
微水（H2O）	5	5000
