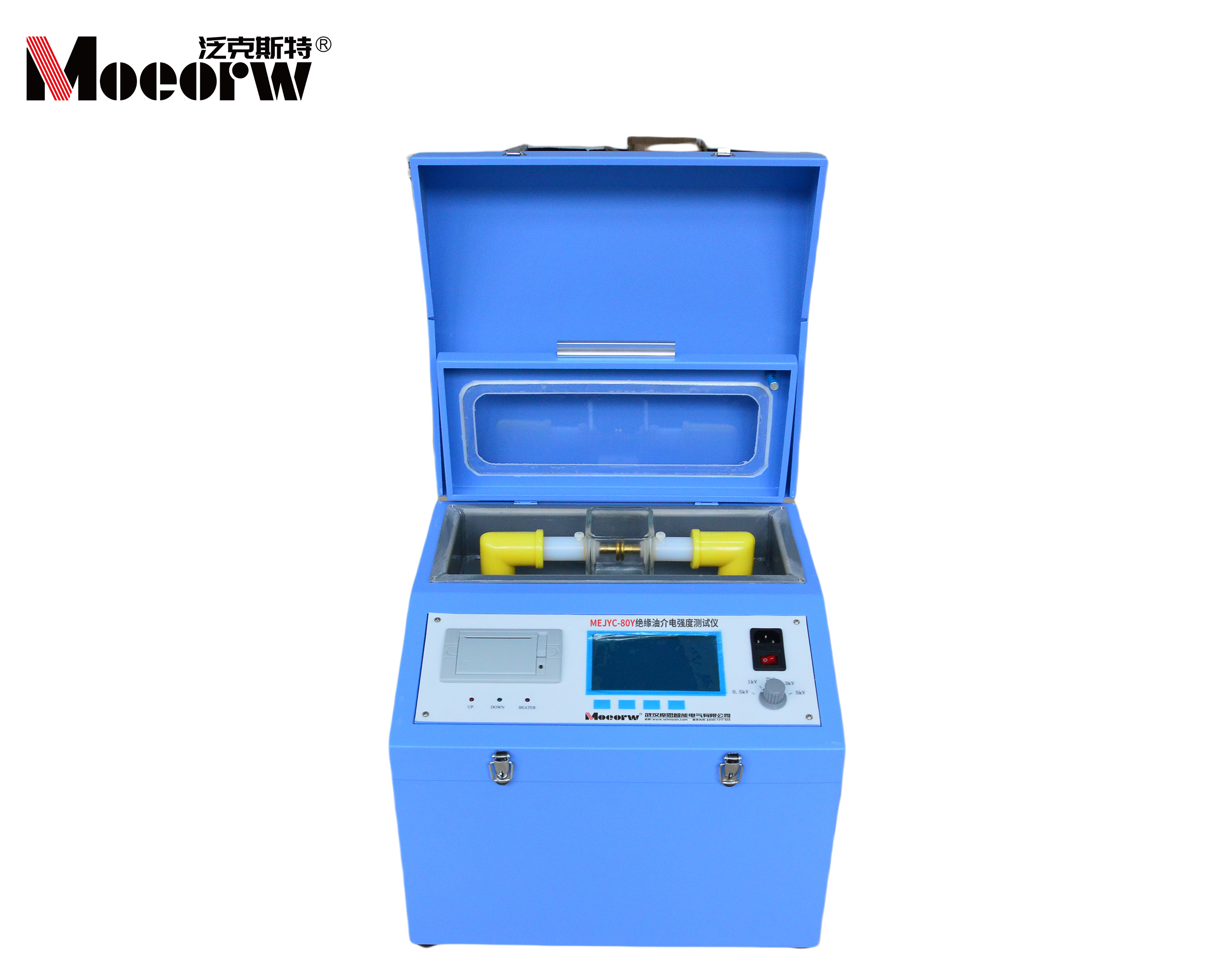

MEJYC-80YS 絕緣油介電強度測試儀

執行標準：IEC－156、GB507-86

產品別名：絕緣油強度試驗儀、絕緣油電強度試驗設備、絕緣油電強度測定儀

產品特性：
※可自動完成升壓、保持、降壓、攪拌、靜放、顯示計算、打印等一系列操作；
※本儀器適應性較強，可用于實驗室和戶外現場；
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MEJYC-80YS 絕緣油介電強度測試儀

在電力系統及廠礦、企業都有大量的電器設備，其內部絕緣都是充油絕緣的。絕緣油的介電強度試驗是必測的常規試驗。

我公司為了適應電力行業飛速發展的需要在原有系列全自動絕緣油介電強度測試儀的基礎上，推出了其改進加強版本，新版的絕緣油介電強度測試儀在油杯、液晶、打印機、升壓方法、外觀設計方面做了較大的改動，并且增加了時間顯示、溫濕度的測量、數據的存儲與操作等功能。

此產品采用微型單片計算機控制，機電一體全部自動化，測量精度高，極大的提高了工作效率，同時也大大減輕了工作人員的勞動強度。

功能簡介

1、此款為單油杯結構。采用單片機控制，可自動完成升壓、保持、降壓、攪拌、靜放、顯示計算、打印等一系列操作，可在 0-80kV 范圍內進行絕緣油耐壓測試。并且可以測定當時的溫度、濕度。

2、采用 800×480 大屏幕彩色觸摸屏液晶顯示器，內部具有背光系統即使在夜間也能清晰可見，操作人員可以根據需要設置以下試驗的參數：靜放時間、升壓間隔、停升電壓、試驗次數、攪拌開關。

以上參數一經設定，可以永久保存。采用了熱敏打印機，打印效果好，噪音低。

3、儀器預置 DL 429.9-91、GB/T 507-2002、IEC 60156/1995、BS EN60156 、 NF EN60156 、 CEI EN60156 、 SEV EN60156 、 SABS EN60156、UNE EN60156、VDE 0370、ASTM D877、ASTM D1816 等 14 種標準，另有 5 個用戶自編方法和自定義測試模式；方便不同用戶進行自由選擇。

4、本儀器操作簡單，操作人員只需根據說明輸入簡單指令，儀器將按照設定的參數自動完成耐壓試驗。擊穿電壓值和輪回次數自動存儲，試驗完成后，開啟打印機可以打印出各油杯各次擊穿電壓值和平均值。

5、本儀器適應性較強，可用于實驗室和戶外現場，儀器還具有較強的抗干擾能力，還可以在強電磁場環境正常工作。

6、本儀器具有過壓、過流、限位等保護裝置，在正常使用環境下，絕對保證儀器本身及操作人員的安全。

主要技術指標

輸出電壓：0kV～80kV 升壓器容量：1.5kVA

升壓速度：0.5,1.0,1.5,2.0,2.5,3.0,3.5,4.0,4.5,5.0kV/s（可選）

電壓測量誤差：±3% 功率：200W 電壓總畸變率：＜3%

外形尺寸：470mm×425mm×385mm(長×寬×高)，重量：40kg

使用條件

電源電壓：AC 220V±22V 電源頻率：50Hz ±2.5Hz 環境溫度：0℃～+40℃ 相對濕度：＜80%

參數設置

在待機界面中點擊參數設置進入?yún)?shù)設置界面。

點擊試驗方法處，進入方法選擇界面，在這個界面中選擇實驗方法后，點擊確定按鈕返回參數設置界面，試驗方法處顯示剛剛選擇的方法，下面顯示該方法的參數。

如果選擇的不是自定義方法時參數是預置的，不可修改。

選擇自定義方法時，分別點擊各參數，可修改各個參數。各個參數都有設置范圍：

靜置時間：0—15 分鐘；試驗間隔：0—5 分鐘；升壓次數：1—10 次；攪拌設置：有或者無；升壓速度：0.5—5.0kV/s,遞增間隔 0.5；停升電壓：10—80kV,遞增間隔 10kV；

設置好以后點擊保存當前參數為方法按鈕進入保存方法選擇界面，選擇一個方法點擊保存并返回即可將自定義的參數保存為 5 個自編方法之一。如果選擇的方法中已經有參數則覆蓋原有參數。(方法后面帶有“**”標識的說明該方法已經被定義)

選擇 5 個自編方法之一后在參數設置界面中可以點擊清除此方法按鈕刪除這個方法。

設置完成后點擊確定鍵保存退出，點擊取消鍵則直接退出不保存。
