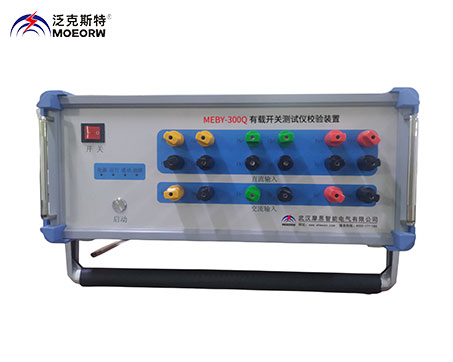

MEBY-300Q 有載開關測試儀校驗裝置

執行標準：DL/T1694.2—2017、DL/T1694.2—2017

產品別名：有載開關過渡電阻綜合參數儀、不接地有載開關參數測量儀、有載開關測試儀

產品特性：
※本裝置有三相過渡過程模擬通道；
※可對有載分接開關測試儀的三相同期性測量功能進行校驗；
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MEBY-300Q 有載開關測試儀校驗裝置

變壓器有載分接開關是與變壓器回路連接的唯一運動部件，因此對有載分接開關的檢測越來越引起重視。

在《DL/T 596-2015電力設備預防性試驗規程》中，要求檢查有載調壓裝置的過渡電阻、過渡時間、動作順序等參數。

鑒于變壓器有載分接開關在變電運行工作中的重要性，國內市場有越來越多的電力測試儀器制造廠家開始制造變壓器有載分接開關測試儀。

為了促使不同廠家型號的該類測試儀向著規范化發展，國家發改委發布了《DL/T 846.8-2004高電壓測試設備通用技術條件第八部分有載分接開關測試儀》電力行業標準，對此類測試儀器性能提出了相應的要求。

有載分接開關測試儀校驗裝置（以下簡稱校驗裝置）正是針對目前市場上主流的（直流校驗基于恒流源原理）變壓器有載分接開關測試儀的過渡電阻、過渡時間、三相同期性等測量性能進行校準檢定的專用裝置。

目前國內自主開發的該類校驗裝置種類很少，而能有效開展對變壓器分接開關測試儀校驗工作的單位也為數不多。

該校驗裝置是針對目前市場上主流的（基于恒流源原理）變壓器有載分接開關測試儀的過渡電阻、過渡時間、三相同期性等測量性能進行校準檢定的專用裝置。

使用環境：
溫度：10℃~30℃
相對濕度：<80%（25℃）海撥高度：<2500m 電源：AC220V/50Hz
主要參數：
直流過渡電阻范圍：0.1Ω～40Ω
直流過渡電阻zui大允許誤差（A 相）：±(0.2%讀數+10mΩ)

直流過渡電阻zui大允許誤差（B、C 相）：±(0.5%讀數+20mΩ)

直流單段過渡時間范圍：0.1ms～1000ms

直流總過渡時間范圍：0.1ms～250s（即 1～250 個周期單段過渡時間）

直流過渡時間zui大允許誤差：±（0.1%讀數+10us）

直流額定電流：2A(當過渡電阻在 0.1Ω~10Ω之間)1A(當過渡電阻在 0.1Ω~40Ω之間)

交流過渡電阻范圍：6kΩ～10kΩ

交流過渡電阻zui大允許誤差：±1%

讀數交流單段過渡時間范圍：0.1ms～1000ms
