電表脈沖信號的獲取方法

來源：www.zeichua.cn    更新時間：2020-10-12

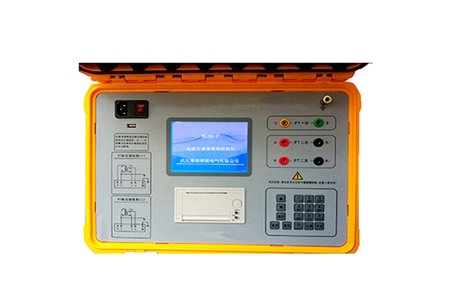

在進行電能表校驗時，需要獲取被測電能表的電能脈沖信號。有3種方式可以獲得此信號：光電采樣器、手動開關、專用脈沖測試線；針對不同種類的電能表，可以通過不同的方式來進行測試。下面給出幾種常用的電能表電能脈沖的獲取方式。

(1)、對于機械式電能表，可以通過光電采樣器進行脈沖的自動獲取；將光電采樣器設定為發光狀態（通過按下光電采樣器線中部方盒上的紅色按鈕來切換），將三個發光二極管所發出的光束對準被校表的鋁盤中央，適當調整光電采樣器相對于表盤的位置，同時根據對黑斑的敏感程度調節光電采樣器線中部方盒中央的旋鈕以改變采樣敏感度，防止誤采和漏采，zui終達到正常采樣的狀態。
(2)、對于機械式電能表，也可以通過手動開關進行脈沖的人工獲取；操作人員手握手動開關，拇指輕放在手動開關按鈕上，目視鋁盤，當鋁盤上的黑斑轉動到電表正面的中央刻度時，迅速按一下按鈕，此時，儀器記錄下校驗周期的起始位置，操作人員連續觀察鋁盤的轉動，當黑斑到來的次數達到設定的校驗圈數時，再次迅速按下按鈕，完成校驗，儀器會自動計算出電表誤差。由于有人為因素參與到脈沖的取樣，會造成誤差的不穩定度，可適當增加設定的校驗圈數來消除。
(3)、對于電子式電能表，可以通過光電采樣器進行脈沖的自動獲取；將光電采樣器設定為不發光狀態（通過按下光電采樣器線中部方盒上的紅色按鈕來切換），將光電采樣器的接收頭（位于三個發光二極管的中央）對準被測表的脈沖燈，適當調整光電采樣器相對于表盤的位置，同時根據對脈沖燈發光的敏感程度調節光電采樣器線中部方盒中央的旋鈕以改變采樣敏感度，防止誤采和漏采，zui終達到正常采樣的狀態。
(4)、對于電子式電能表，還可以通過專用脈沖測試線進行脈沖的自動獲取；儀器隨機配備了一條專用脈沖測試線，頂端有4個鱷魚夾，分別標有：VCC（輔助電源）、TESE-IN（信號輸入）、FL-OUT（標準脈沖輸出）、GND（地）。使用人員需要根據電能表電能脈沖的輸出方式不同（包括有源輸出和無源輸出兩種方式）選擇不同的信號線進行取樣，當被測表脈沖信號為有源輸出方式時，用標有“信號”和“地”的鱷魚夾進行取樣，標有“信號”的鱷魚夾接到被測表端子排標有“有功正”的端子，標有“地”的鱷魚夾接到被測表端子排標有“有功負”或“公共端”的端子。當被測表脈沖信號為無源輸出方式時，用標有“VCC”和“信號”的鱷魚夾進行取樣，標有“VCC”的鱷魚夾接到被測表端子排標有“有功正”的端子，用標有“信號”的鱷魚夾接到被測表標有“有功負”或“公共端”的端子。
