測量功能

測量范圍

精度

分辨率

接地電阻
(R)

0.00Ω～30.00Ω

±2%rdg±5dgt (注1)

0.01Ω

30.0Ω～300.0Ω

±2%rdg±3dgt

0.1Ω

300Ω～3000Ω

±2%rdg±3dgt

1Ω

3.00kΩ～30.00kΩ

±2%rdg±3dgt

10Ω

土壤電阻率
(ρ)

0.00Ωm～99.99Ωm

ρ=2πaR (注2)

0.01Ωm

100.0Ωm～999.9Ωm

0.1Ωm

1000Ωm～9999Ωm

1Ωm

10.00kΩm～99.99kΩm

10Ωm

100.0kΩm～999.9kΩm

100Ωm

1000kΩm～9999kΩm

1kΩm

接地電壓

AC 0.00～600V

±2%rdg±3dgt

0.01V

功    能

二三四線測量接地電阻、土壤電阻率；
接地電壓、交流電壓測量

環境溫度濕度

23℃±5℃，75%rh以下

電    源

DC 9V 6節LR14干電池連續待機100小時以上

干擾電壓

＜20V（應避免）

干擾電流

＜2A（應避免）

測R時電極間距

a＞5d

測ρ時電極間距

a＞20h

輔助接地電阻值

基準條件＜100Ω,工作條件＜5kΩ

量    程

接地電阻：0.00Ω～30.00kΩ

土壤電阻率：0.00Ωm～9999kΩm

接地電壓：0.00V～600.0V

測量方式

精密4線、3線法測量、簡易2線測量接地電阻

測量方法

接地電阻：額定電流變極法
土壤電阻率：四極法
接地電壓：平均值整流(S-ES接口間）

測試頻率

128Hz

短路測試電流

AC ＞20mA（正弦波）

開路測試電壓

AC 28V max

電極間距范圍

可設定1m～100m

換    檔

接地電阻：0.00Ω～30.00kΩ全自動換檔

土壤電阻率：0.00Ωm～9000kΩm全自動換檔

背    光

可控灰白色背光，適合昏暗場所使用

顯示模式

4位超大LCD顯示，灰白色背光

測量指示

測量中LED閃爍

LCD尺寸

111mm×68mm

LCD顯示域

108mm×65mm

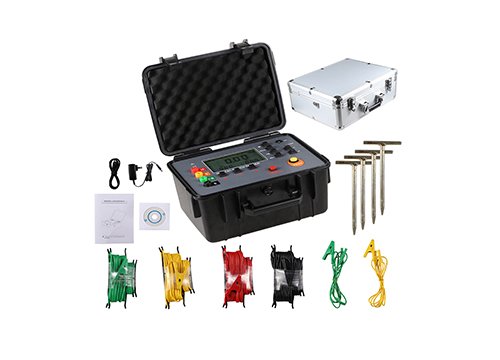

儀表尺寸

長寬高：240mm×188mm×85mm

標準測試線

4條：紅色15m，黑色15m，黃色10m，綠色10m各1條

簡易測試線

2條：黃色1.5m，綠色1.5m各1條

輔助接地棒

4根

測量時間

對地電壓：約3次/秒

接地電阻、土壤電阻率：約7秒/次

線路電壓

AC600V以下測量(接地電壓測量功能不能用于測量商用電)

數據存儲

500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿

數據查閱

查閱數據時“MR”符號指示

溢出顯示

超量程溢出時“OL”符號指示

報警功能

測量值超過報警設定值時發出報警提示

電池電壓

電池電壓低符號顯示

自動關機

“APO”指示，開機15分鐘后自動關機

功    耗

待機: 約40mA(背光關閉)

開機開背光：約43mA

測量：約75mA(背光關閉)

質    量

儀表： 1280g(含電池)

測試線：1300g

輔助接地棒： 720g(4根)

工作溫濕度

-10℃～40℃；80%rh以下

存放溫濕度

-20℃～60℃；70%rh以下

過載保護

測量接地電阻：H-E、S-ES各端口間AC 280V/3秒

絕緣電阻

20MΩ以上(電路與外殼之間500V)

耐    壓

AC 3700V/rms(電路與外殼之間)

電磁特性

IEC61326(EMC)

適合安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；
IEC61010-031；
IEC61557-1(接地電阻)；
IEC61557-5(土壤電阻率)；
JJG 366-2004。
