接地電阻在線測試儀

來源：www.zeichua.cn 更新時間：2020-07-15

接地電阻在線測試儀簡介：

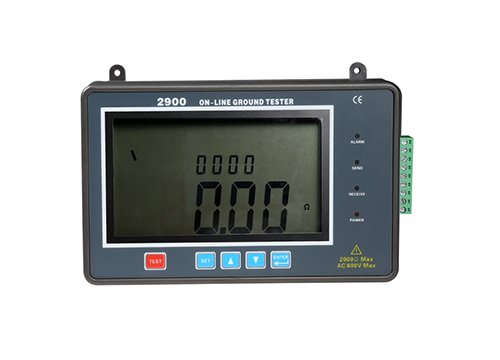

MOEORW2900接地電阻在線測試儀是我公司十多年致力于“接地電阻檢測技術研究”的又一高新技術產品，采用精密三線法或簡易二線法測試接地電阻，采用平均值整流法測試接地電壓，在線檢測、實時監測。用戶可以選擇RS232或RS485通訊，并可根據提供的MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測等。

MOEORW2900接地電阻在線測試儀由檢測儀、監控軟件等組成，檢測儀超大LCD顯示，非常直觀；可以通過其按鍵設置報警臨界值，具有聲光報警指示；外殼材料有耐高低溫、防腐、阻燃等特性，確保野外、礦井下、室內等長時間在線監測的高精度、高穩定性、高可靠性。監控軟件可以實時顯示被測接地電阻、接地電壓的值，可以通過檢測儀或監控軟件設置自動監控記錄間隔時間，間隔記錄時間設置范圍為1～999小時，其自動記錄存儲的數據可以生成報表，方便保存、歷史數據查詢、打印、分析等。
MOEORW2900接觸式在線接地電阻測試儀適用于輸電線路桿塔接地，地下礦井設備接地，氣象防雷接地，石油化工接地，通訊接地，變配電站接地，鐵路設施接地，建筑倉庫接地，電氣設備接地等。

接地電阻在線測試儀量程及精度

測量功能	量程	精度	分辨率
接地電阻	0.01Ω～20Ω	±1%rdg±3dgt (輔助接地電阻100Ω±5%，對地電壓＜10V)	0.01Ω
	0.1Ω～200Ω		0.1Ω
	1Ω～2000Ω		1Ω
接地電壓	0～600V AC	±1%rdg±3dgt	1V

（注：23℃±5℃，75%rh以下）

接地電阻在線測試儀技術規格

功能	在線監測接地電阻、接地電壓、等電位聯結電阻、低值電阻等
電源	標準：12V±1VDC、150mA Max. 選配：24V±1VDC
測量方式	精密三線測量、簡易兩線測量
測量方法	接地電阻：額定電流變極法，測量電流3mA Max，820Hz；對地電壓：平均值整流
數據模式	平均值
顯示模式	4位超大LCD顯示
測量指示	測量中LCD倒計數指示
LCD尺寸	128mm×75mm；顯示域：124mm×67mm
儀表尺寸	高寬厚：190mm×117mm×54mm
測量時間	對地電壓：約2次/秒；接地電阻：約30秒/次
測量次數	5000次以上(測量10Ω，測1次，停30秒再測)
線路電壓	測量對地電壓：AC 600V以下測量
儀表接口	插拔式接線端子：9針端子座
通訊方式	RS485(或選配RS232)
通訊線	USB轉RS485通訊線(或選配USB轉RS232通訊線)
換檔	自動換檔
數據存儲	400組，閃爍顯示“FULL”符號表示存儲已滿
間隔時間	自動監測間隔時間設置范圍：1～999小時
數據查閱	數據查閱功能：“READ”符號顯示
溢出顯示	超量程溢出功能：“OL”符號顯示
功耗	背光：20mA Max
	待機: 25mA Max
	測量：70mA Max
報警提示	聲光報警
電源電壓	當電源電壓低于7.8V時，電源電壓低符號顯示，提醒更換電源。
質量	檢測儀：450g
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測試接地接地電阻時：E-P、E-C各端口間AC 280V/3秒
絕緣電阻	10MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61010-4-3，無線頻率電磁場≤1V/m
適合安規	IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
