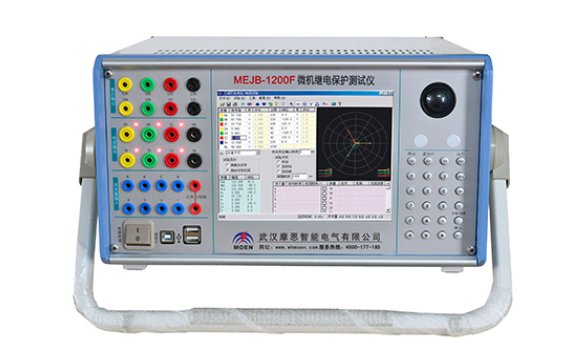

六相繼電保護測試儀

來源：www.zeichua.cn    更新時間：2020-06-16

六相繼電保護測試儀采用高速數字控制處理器作為輸出核心，軟件上應用32位雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。

六相繼電保護測試儀別名：
六相微機繼電保護測試儀：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀

六相繼電保護測試儀性能特點
1.電壓電流輸出靈活組合  輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2.操作方式  單機電容觸摸LED顯示屏裝置內部WIN7-64位操作系統獨立運行，也可外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
3.新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4.高性能主機  輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5.軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
6.具有獨立專用直流電源輸出  設有一路110V 及 220V專用可調直流電源輸出。
7.接口完整  裝置帶有USB通訊口，可與計算機及其它外部設備通信。
8.完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

六相繼電保護測試儀技術參數
 參數

電流通道數	標準6相
電壓通道數	標準6相
交流電流輸出范圍	30A /相或180A（六并）
直流電流輸出范圍	10ADC /相
交流電壓輸出范圍	120VAC / 相
直流電壓輸出范圍	160VDC / 相

1.交流電流輸出
6相電流輸出時每相輸出（有效值）    0～30A    輸出精度   0.2級
3相電流輸出時每相輸出（有效值）    0～60A
6相并聯電流輸出（有效值）         0～180A
相電流長時間允許工作值（有效值）   10A
相電流zui大輸出功率   300VA
6相并聯電流zui大輸出時zui大輸出功率   1000VA
6相并聯電流zui大輸出時允許工作時間   10s
頻率范圍（基波）   20～1000Hz
諧波次數   1～20 次
2.直流電流輸出
電流輸出   0～±10A / 每相   輸出精度   0.5級
zui大輸出負載電壓   20V
3.交流電壓輸出
相電壓輸出（有效值）   0～120V    輸出精度   0.2級
線電壓輸出（有效值）   0～240V
相電壓 / 線電壓輸出功   80VA / 100VA
頻率范圍（基波）   20～1000Hz
諧波次數   1～20次
4.直流電壓輸出
相電壓輸出幅值   0～±160V    輸出精度   0.5級
線電壓輸出幅值   0～±320V
相電壓/ 線電壓輸出功率   70VA / 140VA
5.開關量
8路開關量輸入
空接點     1～20mA，24V
電位接點接入    “0”：0 ～ +6V； “1”：+11 V ～ +250 V
4對開關量輸出    DC：220 V／0.2 A；AC：220 V／0.5 A
6.時間測量范圍
0.1ms ～ 9999s ，    測量精度 ＜0.1mS
