絕緣油介電強度測試儀選型

來源：www.zeichua.cn    更新時間：2020-06-03

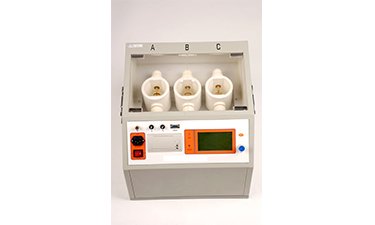

MEJYC-80SD絕緣油介電強度測試儀是根據國家標準GB-86《絕緣油介電強度測定法》研制而成，儀器LCD顯示屏可以實現試驗過程和結果顯示，內置EEPROM存儲器zui多可以保存50組試驗數據和結果，所有的人機交互操作都由旋轉鼠標完成，微型打印機可以隨時打印試驗結果，測試儀操作簡單，功能強大，穩定可靠抗干擾能力極強，試驗過程中無死機現象發生。

絕緣油介電強度測試儀名詞定義
儀器中使用的項目名詞定義如下：
1. 攪拌時間
攪拌時間是指試驗過程中，儀器控制油杯中的磁振子攪拌“被試油樣”的時間。
2. 靜置時間
靜置時間是指試驗過程中，儀器輸出電壓為0kv，“被試油樣”置于油杯中等待下一步試驗操作所經歷的時間
3 初始靜置時間
初始靜置時間是指試驗操作人員選擇開始試驗后，等待“初始靜置時間”后儀器才開始升壓。
3. 升壓速率
試驗過程中，輸出電壓的電壓上升速率
4. 擊穿試驗
擊穿試驗的流程是，儀器輸出電壓由0kv以2kv/s的速度上升，直至“被試油樣”發生擊穿為止
5. 耐壓試驗
耐壓試驗時，儀器升壓至耐壓值，停止升壓，停留一段時間檢查是否發生擊穿
6. 平均值
儀器在進行擊穿試驗時，“被試油樣”發生預置次數的擊穿后，所得到的擊穿電壓平均值。
7. 耐壓時間
耐壓試驗時，儀器升至耐壓值，所停留的時間。
絕緣油介電強度測試儀技術指標
1. 輸入電壓：AC 220V±10%
2. 輸出電壓：AC 0~80KV
3. A杯，B杯，C杯可任意選擇和組合
4. 升壓速率：2KV/s±10%
5. 精度等級：1級
6. 連續試驗次數：1-6次
7. 攪拌時間：0~99秒
8. 靜置時間：0-9分59秒
9. 可存儲50組數據
10. 限壓設定：  20KV----70KV
11. 耐壓時間：  0分鐘-----10分鐘
12. 環境溫度：5-40℃
13. 相對濕度≤80%RH
14. 體積：420×380×410
15. 重量：28kg

絕緣油介電強度測試儀儀器面板結構
絕緣油介電強度測試儀面板如圖1.1所示，儀器中各部分功能為：
1. 顯示屏： LCD顯示屏為儀器的操作界面，顯示試驗過程，試驗參數和試驗結果。
2. 選擇鼠標：具有左轉，右轉和確定三個功能鍵，用于完成儀器的參數設定，試驗控制的人機交互操作。
3. 復位鍵：復位整個設備。
4. 背光調節：可以調節LCD顯示屏的背光強度。
5. 打印機：微型打印機，用于打印試驗結果。
6. 校準：儀器進行計量檢測時使用

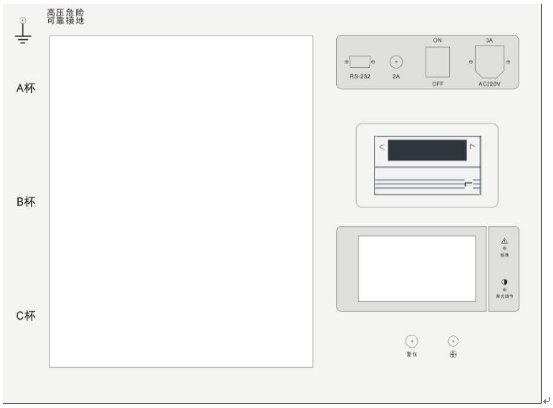

圖1.1絕緣油介電強度測試儀面板
