絕緣桿耐壓試驗支架廠家

來源：www.zeichua.cn    更新時間：2020-05-18

絕緣桿耐壓試驗支架廠家簡介
    武漢摩恩提供絕緣鞋絕緣手套試驗機廠家價格、絕緣鞋絕緣手套試驗機廠家報價，產品選型，技術支持，本試驗需將本裝置與全自動絕緣靴手套耐壓測試儀（以下簡稱測試儀）配套使用，絕緣桿耐壓測試架由兩套接地架、接地桿，一套高壓接入夾組成


絕緣桿耐壓試驗支架廠家安裝說明
絕緣桿耐壓測試架由兩套接地架、接地桿，一套高壓接入夾組成，安裝使用步驟如下：
1.將四只底腳放置地面，調節間距與接地桿長度相近。
2.將接地架絕緣立柱（裝有底腳連接件以及均壓端頭）與底腳連接，注意安裝方向確保底腳連接件有連接片的一端與底腳成90o角。
3.使兩支接地架連接片相對，均壓端頭的方孔相對。
4.將接地桿支撐面向上插入均壓端頭方孔內，用M6×25mm固定旋鈕固定，使接地支撐臂支撐面向上試驗夾自然下垂。
5.調節兩套接地架底腳位置，使絕緣立柱豎直，接地桿水平。
6.將加強橫板與底腳連接件連接，用M5×10mm內六角螺栓固定。
7.調節兩套接地架間距離，被試絕緣桿絕緣把手一端置于帶有試驗夾的接地桿，并用試驗夾固定；另一端置于另一條接地桿支撐面（見附圖）。
試驗時，被試絕緣桿中間接高壓輸入線夾，接地架均壓端頭頂端用接地線接地（見附圖）。

絕緣桿耐壓試驗支架廠家試驗操作
本試驗需將本裝置與全自動絕緣靴手套耐壓測試儀（以下簡稱測試儀）配套使用。
1. 試驗接線
由高壓輸入線夾接試驗變壓器高壓輸出端，試驗變壓器輸入端及測量端與測試儀試驗電源輸出端及測量端對應連接，測試儀電源輸入端接AC220V電源。測試儀接地端、試驗變壓器接地端可靠接地。兩套接地架分別可靠接地。
2. 試驗操作
完成試驗接線后，試品置于測試架，打開測試儀電源開關，接通試驗電源。進入試品參數設定菜單，設置試品編號、試驗電壓。本套裝置再進入系統設定菜單設置測量線圈電壓。
參數設定好后，進入全自動耐壓試驗項，設定試驗時間，分?jǐn)嚯娏鞑槐剡M行設定。按下確認鍵進入試驗狀態，接通測試儀面板“總電源輸入開關”，再次按下確認鍵開始試驗，測試儀自動開始以國標要求速度升壓，升至設定電壓值后保持電壓并開始計時。試驗過程中泄漏電流不予顯示。計時時間到，測試儀自動降壓。如有試品擊穿，測試儀將自動切斷試驗電源停止試驗。

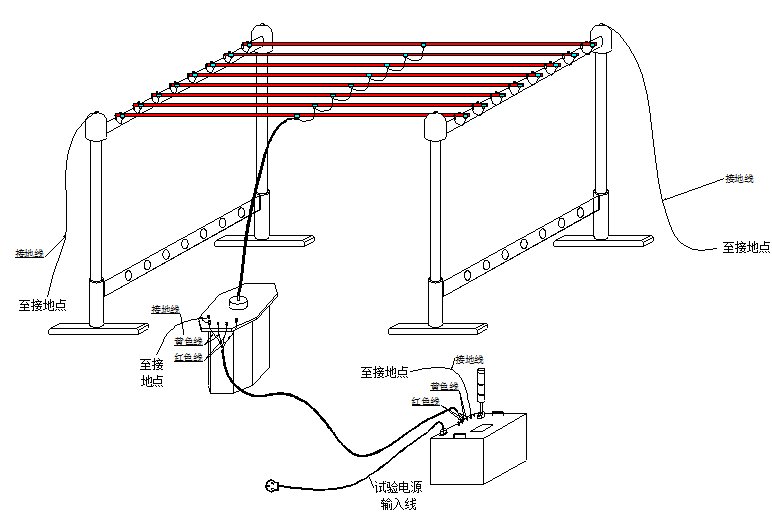

絕緣桿檢測裝置安裝示意圖
