微機繼電保護測試儀廠家簡介
武漢摩恩提供

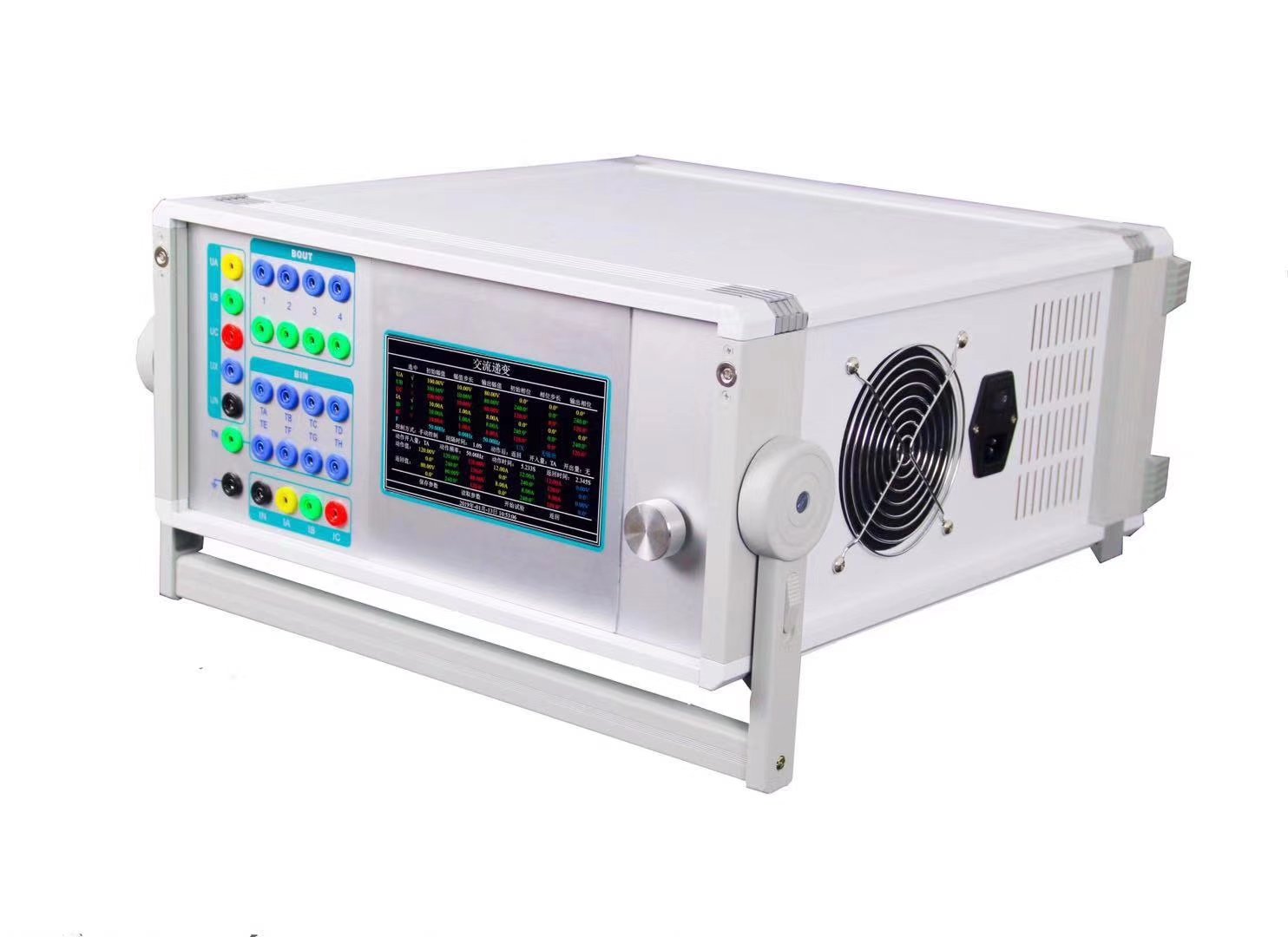

微機繼電保護測試儀

廠家價格、微機繼電保護測試儀廠家報價，產品選型，技術支持，微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域。變電站綜合自動化已成為主流。繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具。

微機繼電保護測試儀廠家

1.2.1交流電流源
三相共用中性點的電流源，電流上升下降時間＜100μs
zui大輸出功率：300VA/相
輸出準確度：

0.1A～2A準確度	±20mA
2A～40A準確度	±0.5%

單相連續輸出時間：

0.1A～5A輸出時間	不限時
5A～10A輸出時間	≥60秒
10A～20A輸出時間	≥30秒
20A～30A輸出時間	≥3秒
30A～40A輸出時間	≥2秒

分辨力：10mA

1.2.2交流電壓源
四相共用中性點的電壓源，電流上升下降時間＜100μs
zui大輸出功率：≥75VA/相
輸出準確度：

1V～5V準確度	±20mV
5V～125V準確度	±0.5%

分辨力：10mV

1.2.3直流電流源
單相輸出范圍：-10A～+10A或0～20A
zui大輸出功率：200VA/相
輸出準確度：

±0.1A～±2A準確度	±20mA
±2A～±10A準確度	±0.5%

分辨力：10mA

1.2.4直流電壓源
直流電壓輸出范圍：-150V～+150V或0～300V
zui大輸出功率：≥100VA
輸出準確度：

±1V～±5V準確度	±20mV
±5V～±150V準確度	±0.5%

分辨力：10mV

1.2.5交流電壓、電流源角度
相角范圍：0°～ 360°
準確度：±0.5°
分辨力：0.1°

1.2.6交流電壓、電流源頻率
頻率范圍：10～1000Hz
能疊加2～20次任意幅值的諧波及直流
輸出準確度：

10Hz～65Hz	±0.01Hz
65Hz～1000Hz	±0.02Hz

分辨力：0.001 Hz

1.2.7計時精度

1ms～1S	±10ms
1S～9999S	±0.5%

1.2.8開入量
8路獨立開關接點輸入，自動識別有源接點的極性
兼容空接點與15V～250V有源接點

1.2.9開出量
4對可編程開關空接點輸出
接點容量：250VDC，0.5A 或 250VAC，0.5A

1.2.10同步性
電壓電流同步性 ≤50μS

1.2.11供電電源
交流輸入電壓：
額定值：220V ± 10%
基準值：220V ± 2%
交流供電頻率：
額定值：50Hz ± 10%
基準值：50Hz ± 2%

1.2.12使用環境
環境溫度：－10℃～+40℃
相對濕度：≤90%
大氣壓強：80～110kPa

1.2.13.機箱尺寸與重量
箱體尺寸（長×寬×高）：420mm×190mm×470mm
重量：20千克

微機繼電保護測試儀廠家儀器技術參數及特點
1.1 面板說明

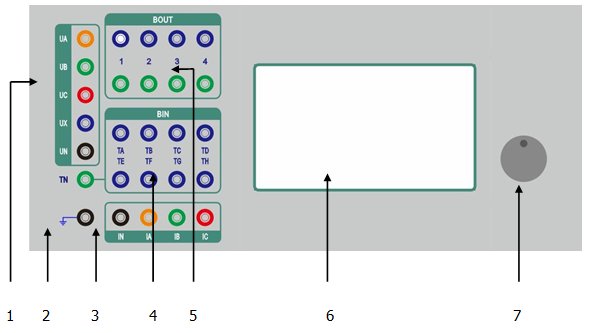

微機繼電保護測試儀廠家面板

1 電壓源輸出端口：UA、UB、UC、UX和共用中性點UN。
2 機殼接地端口：在測試時應可靠接地，可以提高測試數據的準確性和測試的安全性。
3 電流源輸出端口：IA、IB、IC和共用中性點IN。
4 開關量輸入端口：TA、TB、TC、TD、TE、TF、TG、TH共8路獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。
5 開關量輸出端口：4對空接點輸出。
6 LCD顯示屏：7寸彩色液晶顯示屏。
7 旋轉鼠標：試驗時需設定的所有數據及過程控制均由其完成。

微機繼電保護測試儀廠家技術參數

微機繼電保護測試儀廠家操作使用
1.3.1旋轉鼠標使用方法
旋轉鼠標的功能類似計算機上使用的鼠標，它有三種操作：左旋、右旋、按下，使用鼠標的這三種操作可以用來移動光標和修改數據。
移動光標：當屏幕顯示操作界面時，用左旋、右旋來移動光標位置，當光標移到某一項上需要選定時，按下旋鈕即選定打開或切換此項。若選定打開的是某一數據項，則表示進入此數據的修改過程，此時用左旋、右旋對數據進行增減修改。
旋轉鼠標的數據輸入法：每個數據一般都分為整數和小數兩個部分進行修改。修改數據時，將光標移動到該數據上，按下旋鈕選定打開該數據項，光標將縮小聚焦到整數部分，使用左旋、右旋對數據參數進行增減；修改完此部分后按下旋鈕光標將聚焦到小數部分，使用相同方法修改數據參數；修改完后按下旋鈕光標恢復為大光標形狀，即表示完成此數據修改。光標此時可以移走。

1.3.2交流電流源提高輸出電流
當使用電流超過測試儀每相輸出的zui大電流時，可將測試儀電流源并聯使用。并聯使用時，應將并聯電流通道的輸出相位設為相同，此時輸出的電流就是并聯電流通道輸出幅值之和。

1.3.3交流電壓源提高輸出電壓
當使用電壓超過測試儀每相輸出的zui大電壓時，可將兩相電壓的相位設為相差180°，此時輸出的電壓就是兩相電壓通道輸出幅值之和。
