一體化高頻高壓發生器廠家

來源：www.zeichua.cn 更新時間：2019-12-03

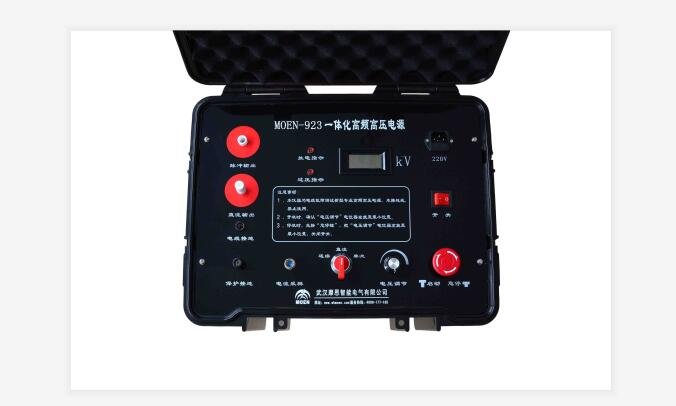

一體化高頻高壓發生器廠家簡介
武漢摩恩提供一體化高頻高壓發生器廠家價格、一體化高頻高壓發生器廠家報價，產品選型，技術支持, 一體化高頻高壓發生器采用開關電源原理，zui大可輸出35kV直流負高壓，整機一體化設計，性能穩定，內置式電容、真空沖擊打火、設計有應急停止及自動放電功能，安全可靠。配套本公司任意一款電纜故障測試儀可便捷的使用多次脈沖法或電流沖閃法進行電纜故障的粗測或者預定位，配套電纜故障定點儀可迅速精確定位故障點，是電纜故障測試系統中不可或缺的一部分。

一、一體化高頻高壓發生器廠家性能特點
1、純一體化設計，數字化顯示，內置式電容、接線簡單、易操作；
2、具有電壓調節、自動穩壓和自動保護功能；
3、輸出高壓具有單次脈沖和連續脈沖功能，分別配合故障測試儀和定點儀查找故障點；
4、輸出高壓具有直流輸出，可以外接球隙進行工作，應用多元化；
5、軟件控制真空沖擊打火放電，自適應放電及脈沖周期；
6、具有應急停止鍵、自動放電功能，急停或停機自動降壓放電，安全可靠；
7、連續工作時間不少于6小時，滿足電纜故障測試的zui長工作時間；
8、工程機箱設計，結構緊湊，體積小，重量輕，便于單人攜帶。

二、一體化高頻高壓發生器廠家技術參數
本產品主要用于對35kV及以下電力電纜故障測試時高阻故障波形采樣沖擊放電和故障點精確定點時做沖擊放電使用，也可用于電力電纜高阻故障的燒穿和超高壓110kV以上電纜外護套精確定點使用，燒穿能力可在短時間內燒穿擊穿點，降低擊穿點電阻。
1、輸出方式：脈沖輸出、直流輸出
2、輸出電壓：負壓，0～-35kv連續可調
3、工作電流：≤40mA
4、工作模式：單次脈沖、連續脈沖、直流輸出
5、內置電容：2uF/35kv（4uF/35kv）
6、放電能量：≤1225J（2450J）
7、脈沖周期：3s～8s自適應
8、自動放電：停機自動放電
9、工作電源：工頻220V±10%
10、工作溫度：-10℃～40℃
11、工作濕度：≤80%
12、海拔高度：≤1000米
13、外形尺寸：478(L)*370(W)*448(H) mm
14、重量：≤28kg

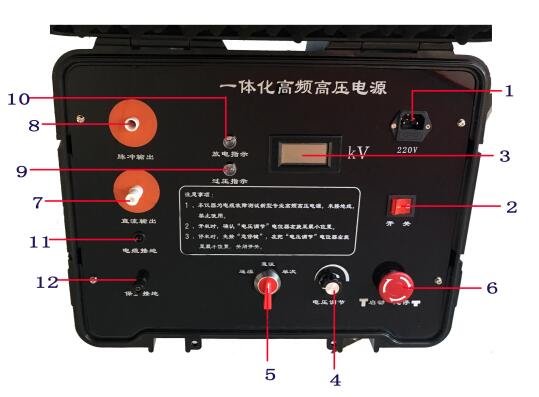

三、一體化高頻高壓發生器廠家操作面板

1、工作電源：工頻220V/50Hz標準三芯插座。
2、電源開關：船型開關，打開時開關燈亮，控制儀器電源通斷。
3、顯示屏幕：電壓顯示屏，實時顯示當前高壓，精度為0.1kV。
4、電壓調節：10圈高壓調節旋鈕，順時針旋轉升壓，開機前和停機后必須將此旋鈕逆時針旋轉到zui小。注意：當旋鈕旋至7圈以上時，電壓以升冪速率升高，必須注意屏幕顯示電壓，高壓危險，不允許盲目旋轉至10圈。
5、模式旋鈕：旋鈕在中間位置，儀器工作在直流模式；逆時針旋動（自鎖），儀器工作在連續高壓脈沖模式；順時針旋動（自復），儀器工作在單次高壓脈沖模式，旋動一次輸出一個高壓脈沖。
6、急停旋鈕：按下，表示急停；順時針旋轉并自動彈起，表示啟動。在任何情況下，均可按下此鍵使其停止工作，并自動泄放高壓。
7、直流輸出端口：此為擴展端口，直接輸出負高壓，用于外接球隙、直流試驗、高阻燒穿等接線。
8、脈沖輸出端口：此為常用端口，輸出單次高壓脈沖或連續高壓脈沖，用于多次脈沖法測試、沖閃電流法測試、故障定點等接線。
9、過壓指示燈：設備自動保護后，此燈亮，斷電后重新上電方可繼續工作。
10、放電指示燈：急停或停機斷電后，自動放電指示，隨著儀器內部高壓逐漸泄放，此燈也逐漸由亮變暗。
11、電纜接地：此接地是高壓的工作地，要求接到可靠的接地極上（系統地）。通常相-鎧(地)故障時，應將電纜外鎧接到此接地極上；相-相故障時，將其中一個故障相接到此接地極上。可使用組合接地線多點接地、重復接地以保證可靠。
12、保護接地：此接地是專為安全保護所設置機箱接地，應使用專用接地線必須單獨接到可靠的接地極上（若條件允許盡量遠離電纜接地）。
四、一體化高頻高壓發生器廠家注意事項
1、本儀器為一體式高頻高壓電源，是電纜故障測試的專用設備，同時可用于高阻燒穿、直流試驗等，但不可用它頻繁做直流試驗，否則影響儀器性能。
2、停機自動放電時，等待約5秒，放電指示燈會由亮變暗。
3、此儀器內有高壓，遇到異常情況，請速與我公司聯系，用戶不可擅自拆卸修理，以免對儀器造成進一步破壞，甚至威脅使用者的人身安全。

重要提示：
請嚴格按照使用說明操作！
本產品為高電壓設備，部分故障現象可能會產生放電或者明火現象，測試時請注意嚴禁在高瓦斯，高濃度易燃?xì)怏w環境中使用。如遇此狀況，請與廠家聯系，采取其它辦法測試。如遇因此發生的安全事故與設備生產商無關！
