高壓開關操作電源廠家

來源：www.zeichua.cn 更新時間：2019-12-03

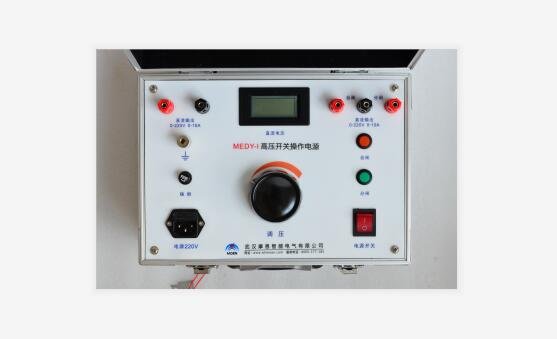

高壓開關操作電源廠家簡介
武漢摩恩提供高壓開關操作電源廠家價格、高壓開關操作電源廠家報價，產品選型，技術支持，高壓開關操作電源是為對高壓斷路器及其操作機構進行檢測維修而設計的專用電源，具有電壓可調、操作簡單、體積小、攜帶方便等優點，是高壓開關檢修不可缺少的檢測工具。

一、高壓開關操作電源廠家技術指標：
1.1、工作條件：
電源：220V±10%
溫度：-10℃～+45℃
濕度:<80%
1.2、輸出：
電壓：DC15V～220V
電源：0～10A

二、高壓開關操作電源廠家使用方法：
2.1、測試高壓開關分（合）閘起動電壓的接線方式見圖（1）
2.2、測試高壓開關zui低合閘電壓：
機殼接地、接通電源后，把電壓調到zui小，按住合閘按鈕，旋動調壓旋鈕，使電壓慢慢上升，當高壓開關合上閘時，電壓表指示的電壓值就是zui低合閘電壓。
2.3、測試高壓開關zui低分閘電壓：
按住分閘按鈕，其它操作步驟與測試zui低合閘電壓相同，當開關分開時，電壓表指示的電壓即為zui低分閘電壓。
2.4、作高壓開關測試儀輸出電源時，接線方法如圖（2）機殼接地后，接通電源調到設定電壓值即可。

三、高壓開關操作電源廠家注意事項：
3.1、機殼可靠接地。
3.2、使用本電源時，原有的分、合閘電源必須斷開。
3.3、嚴禁電源短路。

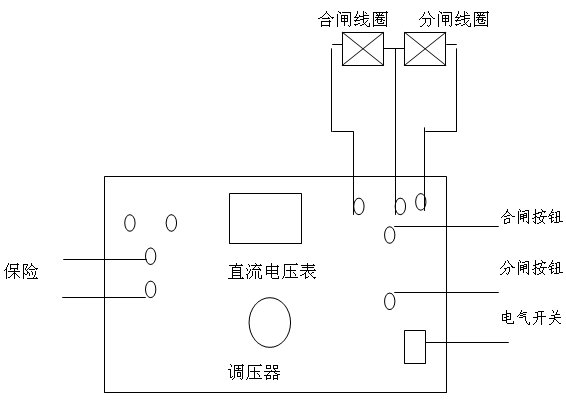

高壓開關操作電源廠家線路圖1

圖1

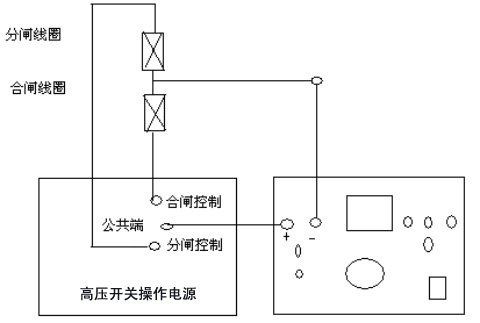

圖2

四、高壓開關操作電源廠家操作電源的步驟：
接線：請按說明書圖1將線連接。
4.1、合閘：目的是檢測“合閘”繼電器在額定電壓的70%（廠家提供參數）例：DC 220V 70%=154V時應可靠合閘。調節電壓至154V時,按操作電源的“合閘”按鈕此時開關應可靠合閘。
4.2、分閘：目的是檢測分閘繼電器在額定電壓的30% 例：DC 220V 30%=66V時，按操作電源的“分閘”按鈕此時高壓開關應不動作。當DC 220V 65%=143V時高壓開關應可靠分閘。
4.3、彈簧操動機構：目的檢測彈簧操作機構繼電器在額定電壓的70%（廠家提供參數）例：DC 220V 70%=154V調節電壓至154V，如連線為操作電源“合閘”引線，請按“合閘”按鈕，此時應聽到開關內彈簧操作機構繼電器合閘聲。
五、高壓開關操作電源廠家高壓開關操作步驟：
接線：請按說明書圖2將線連接。
5.1、合閘：操作高壓開關測試儀到“運行”時間預置。將操作電源電壓調至需要值，操作高壓開關測試儀，高壓開關合閘。關閉操作電源。
5.2、分閘：操作高壓開關測試儀到“運行”時間預置。將操作電源電壓調至需要值，操作高壓開關測試儀，高壓開關分閘。關閉操作電源。
武漢摩恩提供高壓開關操作電源廠家價格、高壓開關操作電源廠家報價，產品選型，技術支持，高壓開關操作電源是為對高壓斷路器及其操作機構進行檢測維修而設計的專用電源，具有電壓可調、操作簡單、體積小、攜帶方便等優點，是高壓開關檢修不可缺少的檢測工具。
