數字式電力電纜故障定點儀廠家

來源：www.zeichua.cn 更新時間：2019-12-03

數字式電力電纜故障定點儀廠家簡介
武漢摩恩提供數字式電力電纜故障定點儀廠家價格、數字式電力電纜故障定點儀廠家報價，產品選型，技術支持，數字式電力電纜故障定點儀配合高壓信號發生器使用，提供先進的聲磁波形顯示的聲磁同步法，對故障點進行精確定點。

一、數字式電力電纜故障定點儀廠家性能特點
1、聲磁同步接收，抗干擾能力強。
2、聲磁信號波形顯示，信號和噪聲易于區分。
3、光標測量聲磁延時，精確判斷故障點的遠近。
4、可根據磁場波形的初始極性，在定點的同時進行路徑探測。
5、高性能抗噪耳機監聽。
6、大屏幕液晶顯示，界面友好、簡單易用。
7、內置大容量鋰離子電池供電，配快速充電器。
8、電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。
9、高防護等級，小巧便攜。

二、數字式電力電纜故障定點儀廠家技術指標
1、聲磁同步定點功能：
（1）聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。
（2）信號增益：80dB。
（3）定點精度：0.1m。
2、電源：
（1）電池：內置鋰離子電池組，標稱電壓7.4V，容量3000mAH。
（2）功耗：300mA，可連續使用時間>9小時；
（3）充電器：輸入AC220V±10%，50Hz；標稱輸出8.4V，DC1A。
（4）充電時間：<4小時。
3、顯示方式： 320×240點陣大屏幕液晶。
4、體積：270mm×150mm×210mm。
5、質量：1.5kg。
6、使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。

數字式電力電纜故障定點儀廠家儀器組成和簡介

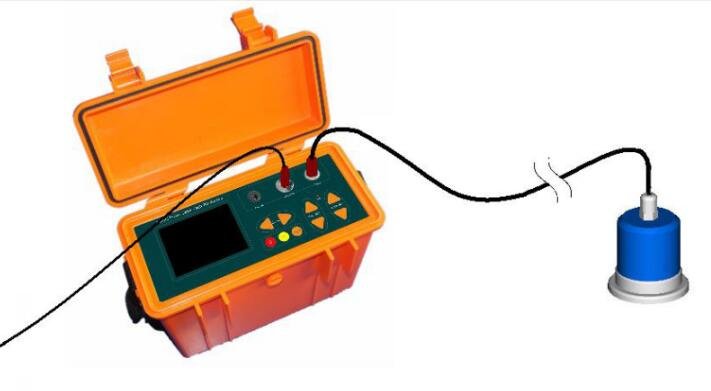

本儀器包括主機、聲磁同步傳感器1個、高抗噪耳機1個以及充電器。

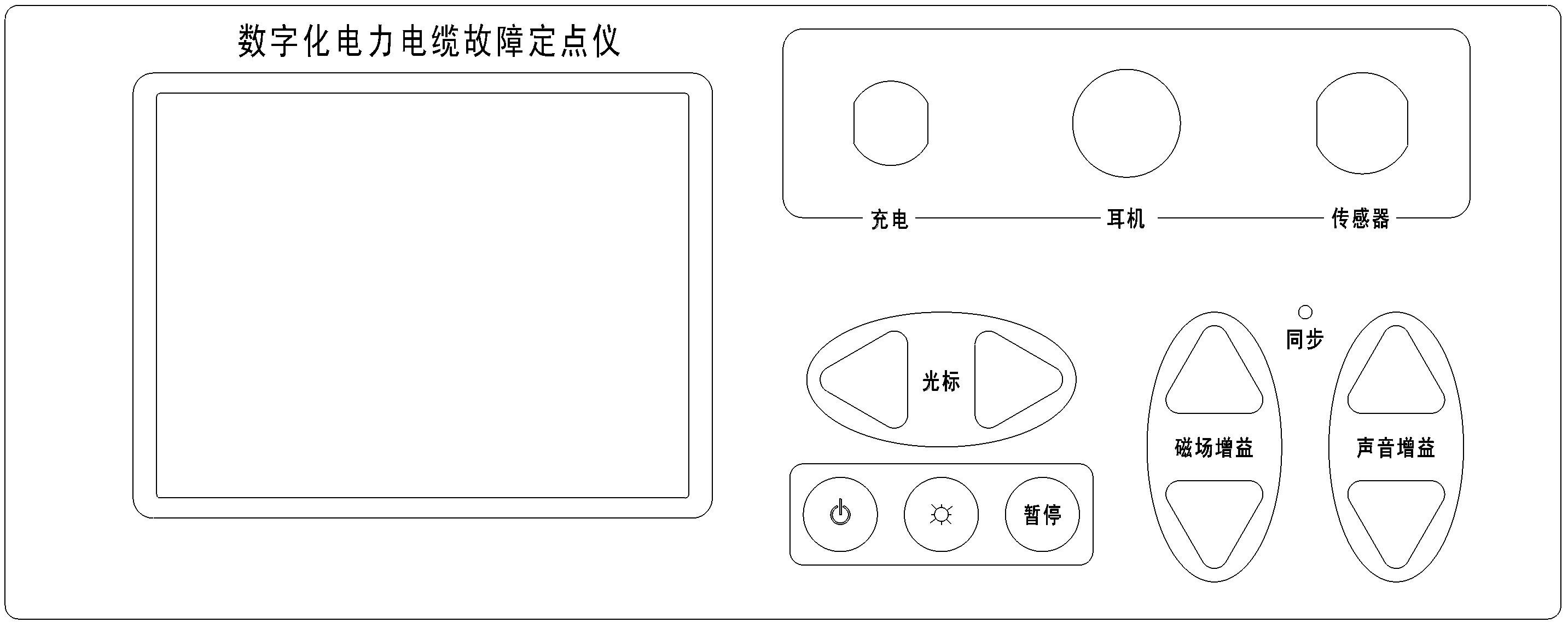

主機面板如圖2-1-1所示：

圖2-1-1主機面板

其中：
1. 液晶屏幕：顯示各種信息，顯示的內容在以后章節中有詳細介紹。
2. 按鍵和指示燈：
（1）開關鍵：長按2秒鐘有效，用來打開或關閉儀器電源。
（2）鍵：背光鍵，用來打開和關閉液晶屏背光。
（3）暫停鍵：用來暫停磁場的同步觸發，以提供足夠的時間用來觀察信號波形，再按一下，恢復正常同步觸發。
（4）光標和鍵：用來移動光標。
（5）磁場增益＋/－：用來調整同步磁場信號的增益。
（6）聲音增益＋/－：用來調整測距 / 定點聲音信號的增益。
（7）“同步”指示燈：磁場觸發時閃亮一次。
3.接口：
（1）傳感器插口：接聲磁同步定點傳感器。
（2）耳機插口：用來在定點模式下，接耳機監聽聲音。
（3）充電插口：用來接充電器，對儀器內置電池充電。

數字式電力電纜故障定點儀廠家聲磁同步定點
一、數字式電力電纜故障定點儀廠家工作原理
本儀器采用波形顯示的聲磁同步法進行故障精確定點，是一種非常精確、且唯一性很好的定點方法，其原理基于傳統的聲測定點法，但有多項改進和提高。
當高壓發生器對故障電纜進行直流高壓沖擊，使故障點擊穿放電，放電產生的機械振動傳到地面，振動信號被高靈敏度的傳感器拾取，經放大后用耳機監聽，便可以聽到“啪、啪”的聲音。這就是傳統的聲測法定點的基本原理。
傳統的聲測法定點儀一般僅使用耳機監聽，或輔以表頭指針擺動來分辨故障點放電聲音。由于放電聲一瞬既逝，而且和環境噪聲區別不大，往往給經驗不是十分豐富的操作者帶來很大困難。
傳統聲測法經改進后即為聲磁同步法，利用高壓沖擊放電瞬間的強大電磁場信號，觸發一個指示燈閃亮（或表針擺動），對聲音進行同步。若聽到“啪、啪”聲的同時看到指示燈閃亮（或表針擺動），表明聽到的聲音是故障點放電聲。聲磁同步法對聲測法改進很大，但仍然主要靠人耳對聲音進行判斷，仍然對操作者的經驗有很高要求。
本儀器利用放電脈沖磁場作為同步信號，對聲音進行數字化采樣，將聲音波形顯示出來，波形可以持續保持，避免了聲音轉瞬即逝的缺點，而且故障點放電波形和噪聲有明顯的區別，更重要的是多次放電的聲音波形均非常相似，當觀察到多次放電的聲音波形相同時，可以明確判斷已經采集到了放電聲音。
現場測試時，往往已經聽到故障點放電聲，但僅靠聲音強弱仍很難精確判定故障點位置，特別是當電纜敷設在管道里面時，困難更大。通過檢測電磁信號和聲音信號之間的時間差，可以解決這個問題。由于電磁信號的傳播速度是光速，從電纜傳播到傳感器的時間可以忽略不計；而聲音傳播速度相比起來慢的多，為每秒幾百米的量級；因此，通過檢測電磁、聲音信號之間的時間差，可以判斷故障點的遠近。當不斷移動傳感器，找到聲磁時間差zui小的點，則其下方就是故障點。應該指出，由于很難知道聲音在電纜周圍介質中的傳播速度，也不知道電纜埋設的具體深度，所以不可能確切計算出傳感器和故障點之間的水平距離。
二、數字式電力電纜故障定點儀廠家高壓發生器的接線方法
聲磁同步定點需要配合使用高壓沖擊信號發生器，并工作在周期放電狀態。
1、相線對鎧裝接法：
當發生相地故障、相間合并對地故障，或斷線合并接地故障，總之只要存在相對地絕緣損壞，均優先采用相對鎧接法，其優點為故障點放電聲的傳播衰減較小。
如圖3-2-1所示，將高壓發生器的高壓輸出連接電纜故障相，測試地連接電纜的金屬鎧裝。
2、相間接法：
當發生單純相間故障（沒有合并接地）時，使用相間接法。如圖3-2-2所示，將高壓發生器的高壓輸出和測試地連接兩故障相，其中一故障相需進行安全接地。
3、斷線故障的接法：
對于單純斷線故障（沒有發生合并接地），接線示意圖如圖3-2-3所示：
將高壓發生器的高壓輸出線和測試地線分別接電纜的一完好相線和故障相線，在電纜的遠端將兩相短路。
數字式電力電纜故障定點儀廠家儀器維護
一、數字式電力電纜故障定點儀廠家充電
當主機屏幕上顯示的電池水平很低，或信號發生器“電源”指示燈閃爍時，需要對其充電，在繼續使用一小段時間后，儀器將自動關機。
充電時，將充電器的輸出插頭插到儀器的充電插孔，充電器的電源插頭插市電220V插座，儀器開始充電，充電器的指示燈指示充電狀態，紅燈表示正在充電，綠燈表示充電完成。將放完電的電池充滿大約需要4小時，充不滿也可以使用，超過4小時也不會損壞電池。
二、數字式電力電纜故障定點儀廠家質保和維護
若因為使用不當造成損壞（包括保修期內），或超過保修期限發生產品質量問題，我公司負責維修，維修時只收取更換的器件成本費。
儀器出現下列問題時，用戶可以嘗試自行解決：
不開機：可能是電池已耗光，請嘗試先充電再使用。
儀器自動關機：可能是因為電池欠壓自動關機，或長時間（15分鐘）未進行任何操作自動關機，請嘗試重新開機。
開機后立即關機：原因是電池欠壓，請先對電池充電再使用。
若出現其他問題，請不要試圖自行維修，以免擴大故障，請與本公司聯系，以便及時維修和服務。
