接地電阻測試儀廠家

來源：www.zeichua.cn 更新時間：2019-12-03

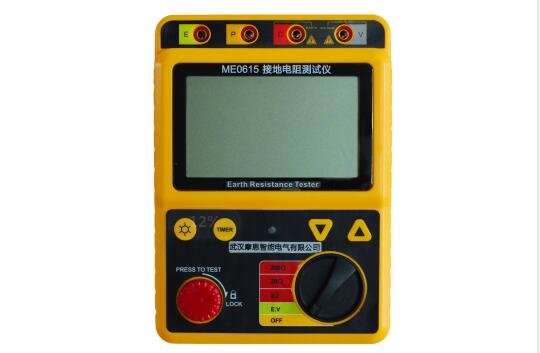

接地電阻測試儀廠家簡介
武漢摩恩提供接地電阻測試儀廠家價格、接地電阻測試儀廠家報價，產品選型，技術支持，接地電阻測試儀是摒棄了傳統的人工手搖發電工作方式，采用先進的大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型數字接地電阻測試儀。適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值;本表還可測量土壤電阻率及地電壓。

一、接地電阻測試儀廠家使用前須知
（一）接地電阻測試儀廠家檢查

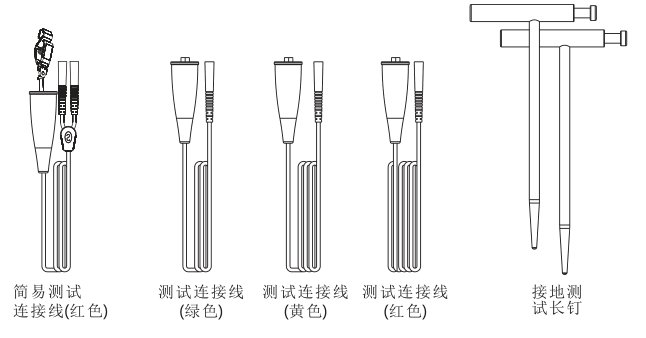

購買本產品時請打開包裝盒，檢查以下組件，如有缺少所述物品中一件或使用說明書出現缺頁等嚴重影響閱讀的情況請與出售本儀器的經銷商聯系。
》接地電阻測試儀 1臺
》1.5V堿性電池 6個
》中文說明書 1本
》保修卡 1張
》綠色測試線 1根
》黃色測試線 1根
》紅色測試線 1根
》接地長釘 2個
》帶有鱷魚夾的簡易測試線 1根
》尼龍背包 1個

（二）接地電阻測試儀廠家安全提示
本儀器在設計、制造、測試和運輸過程中均按照以下的標準進行：
ICE 61010-1 Overvoltage CAT III 300V Pollution Degree 2
IEC 61010-2-31
IEC 61557-1.5
IEC 60529 (Ip54)
本儀器說明書包括用戶保證在安全環境正確操作下必須要遵守的警告和安全規則,所以在使用本儀器之前請一定要詳細閱讀本說明書。

警告
?8?5在使用本儀器之前,請閱讀并領會本說明書所包括的內容。
?8?5本說明書要保存好，在任何有需要時都能便捷的拿出來為測試作參考。
?8?5使用本儀器必須嚴格按照本說明書中描述測試步驟進行。
?8?5請務必詳細了解本說明書中有關安全方面的內容。
?8?5一定要嚴格遵守以下安全規則，否則可能導致傷害事故或儀器損壞。
?8?5由于使用不當或違反本說明書以及安全操作規定造成的設備損壞或其它損失，本公司不負任何責任。

安全符號“”在本說明書中有三種含義，用戶在閱讀時要特別注意有“”符號的操作。

危險-表示某種環境和操作很可能會導致嚴重或致命的傷害.
警告-表示某種環境和操作能夠導致嚴重或致命的傷害.
注意-表示某種環境和操作是能導致較少傷害或本儀器損壞.

危險提示
?8?5不要在有易燃氣體的環境下測試，使用本儀器的過程中可能會產生火花，若在有易燃氣體的環境下測試可能會導致爆炸。
?8?5當本儀器或使用者的手濕的時候請一定不要去連接測試棒。
?8?5不要施加超過本儀器的容許界限或測試范圍的電量供應。
?8?5當您正在測試時請不要打開電池蓋。

警告
?8?5請一定不要在出現任何不正常情況的時候進行測試。如：膠殼破裂、測試棒斷開、金屬件外露等。
?8?5在測試棒已連接而正在進行測試時請不要切換測試范圍。
?8?5請用戶不要隨意拆裝本儀器，若需維修請與本公司售后服務部聯系。
?8?5當儀器表面濕滑，請不要更換電池或打開電池門，須用干布擦干。
?8?5若需更換電池或打開電池門，請在關機后進行。

注意
?8?5請確定測試探頭是安全地連接在工具的終端。
?8?5在使用后請確定本儀器處于關機狀態，當工具在很長的時間不會用時，請把電池取出并放置好。
?8?5不要把本儀器暴露在太陽、極端溫度和潮濕等惡劣環境中。
?8?5請用濕布或中性清潔劑去清潔本儀器，不要用磨劑或溶劑。
?8?5當本儀器潮濕時，請確定使其干后存貯。

（三）接地電阻測試儀廠家特點或功能
本接地電阻測試儀是用來測試電網接地線，家庭接線系統，電氣應用等方面，也可以進行地電壓測量。
?8?3設計符合IEC61557安全標準。
?8?3防塵及防水構造符合IEC 60529標準(IP54)，即使測量在極差的天氣狀況下也能使用。
?8?3大屏幕LCD顯示器和背光。
?8?3本儀器操作簡單、方便、適用范圍廣。
?8?3測試精度高、性價比高。
?8?3具有自動關機省電功能。

（四）接地電阻測試儀廠家產品規格
1. 測量范圍和測量誤差(23 5℃及 ≤75%RH條件下)：

范圍		測量范圍	誤差	分辨力
地電壓		0~200V	±2%rdg+5dgt	0.1V
接地電阻	2Ω	0~1.999Ω	±2.0%rdg+0.02Ω	0.001Ω
	20Ω	2~19.99Ω	±2.0%rdg+0.1Ω	0.01Ω
	200Ω	20~199.9Ω	±2.0%rdg +3drg	0.1Ω

2. 電磁兼容:(防輻射RF與IEC61000-4-3)
RF地磁強度≤1V/m，總誤差:規格范圍
RF地磁強度=3V/m，總誤差:（1+5%） ×（規格范圍）
3. 應用標準:
IEC 61010-1 Overvoltage CAT Ⅲ 330V Pollution Degree 2
IEC 61010-2-31
IEC 61557-1, 5
IEC 60529 (IP54)
4. 測量方式：
1).地電壓測量；平均值感應
2).地電阻測量：接觸電流變換器
頻率：大約820Hz
測量電流：20 Ω范圍大約3mA(交流)
5. zui大工作誤差

其中：A：固有誤差
E1：改變位置引起的誤差 E2：改變供電電壓引起的誤差
E3：溫度改變引起的誤差 E4：串聯介質的改變引起的誤差
E5：探頭和輔助地接頭電阻改變引起的誤差
E6：系頻率變化引起的誤差 E7：系電壓改變引起的誤差
6. zui大工作保持范圍誤差：
測量范圍內zui大工作誤差(± 3 0%)：
2Ω范圍：0.5 ~1.999Ω
20Ω范圍：2~19.99Ω
200Ω范圍：20 ~199.9Ω
7. 測量方式：所有檔位均為連續測試.
8. 工作環境：溫度: 0 ~40℃；相對濕度： ≤85%RH(無霧)
9. 儲存條件：溫度: -20 ~60℃；相對濕度： ≤75%RH(無霧)

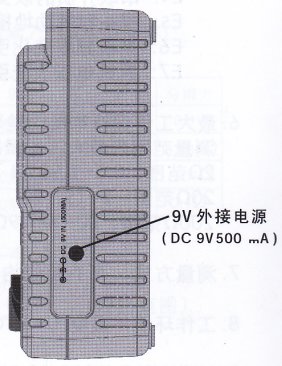

10. 供電電源：9V DC R6P (SUM-3)×6
11. 過載保護：
地電阻范圍： 200V A C(10秒)
地電壓范圍： 300V A C (30秒)
12. 絕緣阻抗：(500V電線對膠殼)≥5MΩ
13. 耐壓：(電線對外殼) 3700V AC 1分鐘無跳火

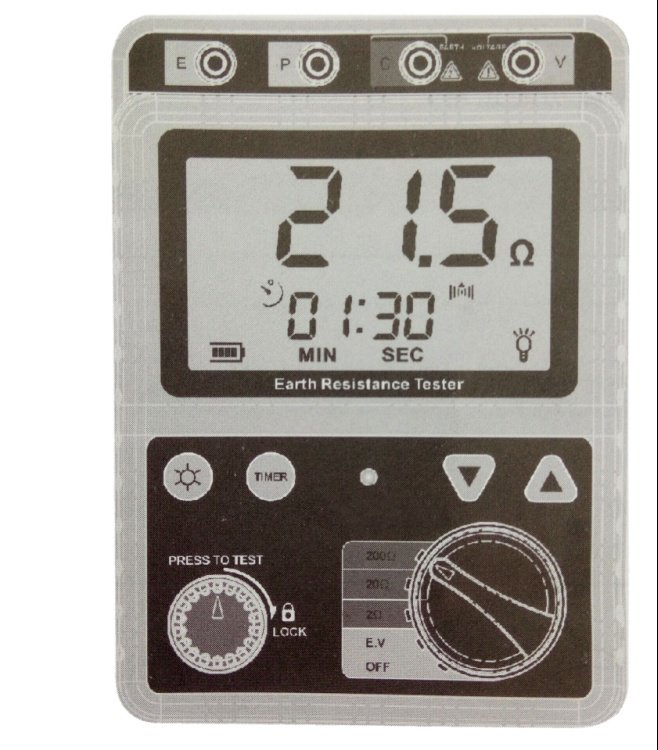

（五）接地電阻測試儀廠家產品外觀及主件

增加操作示意圖
二、接地電阻測試儀廠家其他事項
（一）接地電阻測試儀廠家保養
1. 電池的更換及保養：
出現低電壓指示標志后，應及時更換電池，按下述方法更換：
a.關閉儀器和取掉相關的測試線。
b.推開電池門扣位，然后打開電池倉蓋；
c.請更換全部的6顆舊電池，放入新電池，注意電池的極性。
d.將電池更換好后，請扣好電池倉蓋。
當儀器長時間不使用時請將電池取出，以免電池漏液，腐蝕電池盒及極片。

2.機殼的清潔:
酒精、稀釋液等對機殼尤其是視窗有腐蝕作用，所以清潔機殼時用少量水輕輕擦拭即可。
3.不要將測試儀存放在以下環境中：
a. 可能被水濺濕或有高度灰塵的地方
b. 高濃度鹽或硫磺的空氣中
c. 帶有其他氣體或化學物質的空氣中
d. 高溫高濕度（40℃，90%RH以上），或陽光直射的地方。
4.不要拆卸此機或試圖將內部改變

（二）接地電阻測試儀廠家保修
1. 如出現以下問題請與本公司售后服務部或代理處聯系：
A．儀器器件損壞。
B．液晶顯示不正常。
C．正常使用時，誤差過大。
D．鍵盤操作失靈或混亂。
2. 此接地電阻測試儀為科技含量高、專業技術強的產品，所以維修工作應由受過專業培訓的維修人員完成，請用戶不要自行維修。
3. 有關保修條例請參閱為您提供的保修卡。
4. 凡用戶自行拆裝本公司產品、因購置后運輸或保管不當、未按要求操作而造成本機損壞，以及私自涂改保修卡、無購憑證者，本公司不予保修。
武漢摩恩提供接地電阻測試儀廠家價格、接地電阻測試儀廠家報價，產品選型，技術支持，接地電阻測試儀是摒棄了傳統的人工手搖發電工作方式，采用先進的大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型數字接地電阻測試儀。適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值;本表還可測量土壤電阻率及地電壓。
