ME-715絕緣子故障檢測儀操作方法

來源：www.zeichua.cn 更新時間：2018-05-04

ME-715絕緣子故障檢測儀操作方法

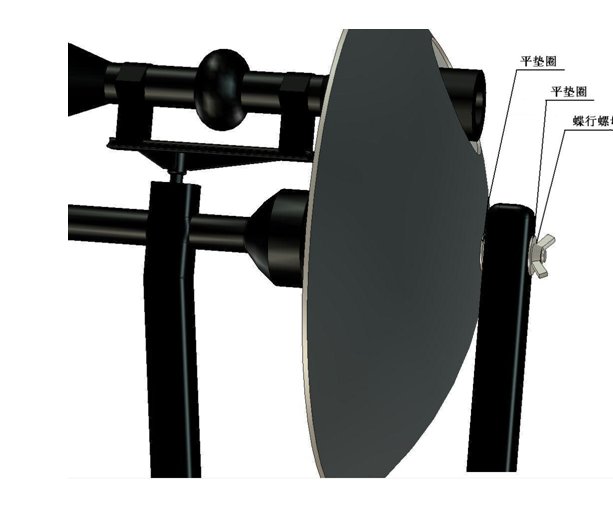

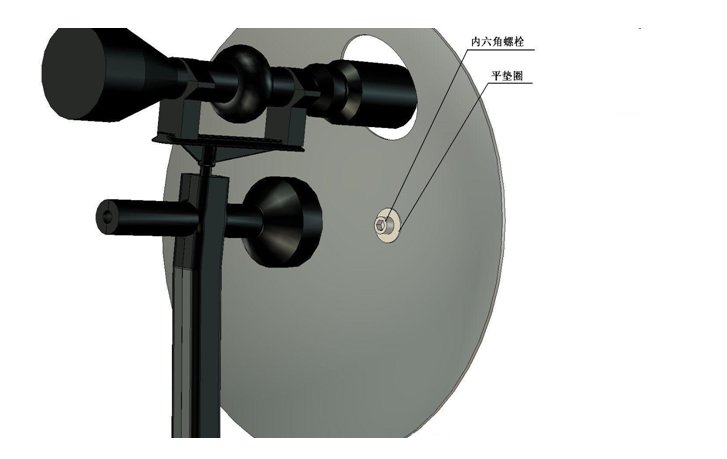

? 打開包裝箱，將絕緣子故障檢測儀取出，集波器安裝如（圖1、圖2）所示：

圖1

圖2
? 取出耳機，將插頭插入耳機插孔后，戴好耳機。
? 進行線路偵測時，將背帶連接好，保持絕緣子故障檢測儀方向為斜上方，背在肩上。
? 準備（每天工作的第一次開機時使用）：

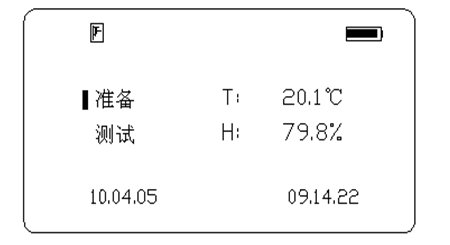

（1）按開機鍵，液晶顯示屏進去歡迎界面，幾秒后，歡迎畫面結束，絕緣子故障檢測儀進入正常工作狀態。

（T、H分別表示當前環境的溫度和濕度）

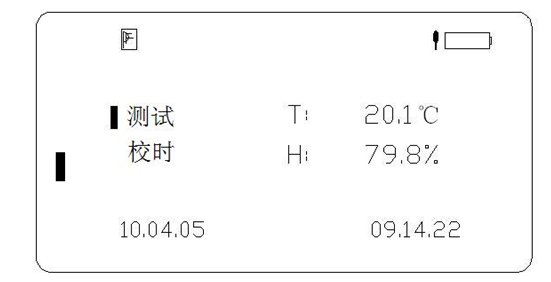

如果液晶顯示屏顯示電壓不足（開機后在電池旁邊出現有閃動的嘆號，或是全屏亮度明顯變小）應先充電，然后再使用。

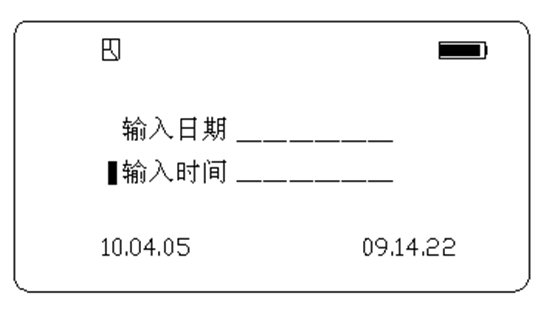

（2）設置時間日期（時間及日期信息不正確時使用）當光標在“校時”時按“確認”鍵進入日期時間設置頁面；
當光標在“輸入日期”時，按數字鍵輸入當前正確日期，（格式為 YY-MM-DD）；日期設置完畢后，按“移項”鍵，將光標移動至“輸入時間”，按數字鍵輸入當前正確時間，（格式為HH-MM-SS）。

所有設置工作結束后按下“確認”鍵，屏幕下方日期時間為設置后的正確日期及時間后，按下“取消”鍵回到上一頁面，日期和時間即設置完畢。
（3）準備完畢，按下“取消”鍵至主界面。

? 測試
（1）調靈敏度：進行偵測前，應首先將主機左側的靈敏度旋鈕調到zui大。

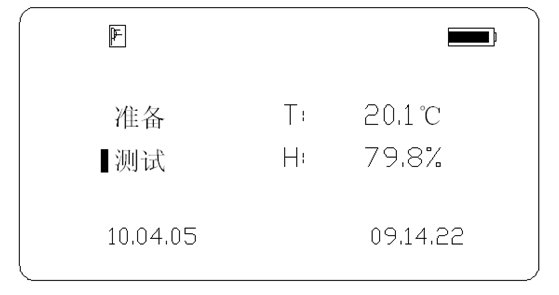

（2）在主界面下，按“移項”鍵將光標移動至測試，

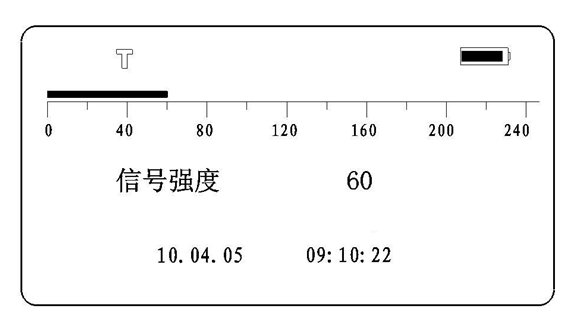

按“確認”鍵進入主測試界面，然后按“0/激光燈”打開激光。

（3）初步偵測：手持偵測器對準要檢測的絕緣子或其它高壓電氣設備（如高壓開關等）進行偵測，如耳機中出現“咔嚓咔嚓”的放電音，且液晶顯示器顯示強度為增加“10”以上，說明該絕緣子或是周邊存在放電，若“咔嚓”聲音很大，說明該絕緣子或是周邊損壞的程度已經很大，放電劇烈，應重點注意。
（4）定位，在正常測試狀態下，按下面板上“移項/激光燈”打開激光定位器，配合目鏡觀測，定位放電點和故障位置。

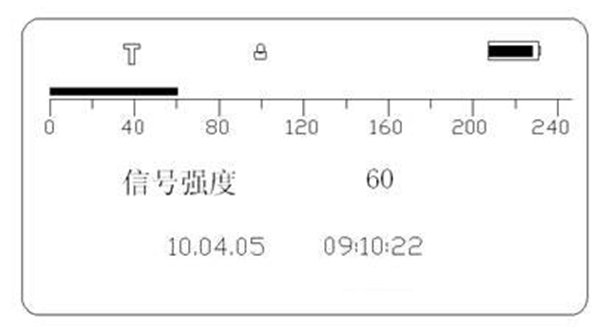

（5）鎖定，檢測到某串絕緣子放電聲音偏大時，按下手柄上的紅色按鍵，屏幕上面出現一個鎖定標志主機進入鎖定狀態，可根據液晶顯示屏顯示值和現場環境等因素確定是否需要進行記錄，如無需記錄，再按下該鍵，液晶顯示屏上鎖定標志消失，儀器自動恢復到正常工作狀態。
