MOEORW-1375絕緣電阻表檢定裝置使用方法

來源：www.zeichua.cn 更新時間：2018-05-02

MOEORW-1375絕緣電阻表檢定裝置使用方法

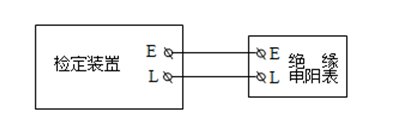

1、測量電子式絕緣電阻表時，請按圖1接線，對普通絕緣電阻表來講，接線相同，只需要將表夾持在恒速器上，使絕緣電阻表作勻速轉動就可以了。
2、依照被測絕緣表的額定電壓及被測項目選定多功能試驗箱的電壓表量程，“電壓種類”開關和“測量功能”等開關放置在合適位置，例如：測500V絕緣電阻表的開路電壓時，“量程”開關置于500V檔，“電壓種類”開關置Uk檔，其它開關都置于“OFF”檔。開機預熱5分鐘。

3、接通電子式絕緣電阻表的電源開關或啟動恒速器，絕緣電阻表檢定裝置開始測量，待被測電壓值顯示穩定后，就可讀取中值、跌落、開路或峰值電壓。需要說明的是各開關位置放置一定要正確，如：測量開路電壓、峰值電壓時，“中值電阻”開關和“跌落電阻”開關必須放置在“OFF”位置，測量中值電壓時，選定好相應的中值電阻值，“跌落電阻”開關必須置于“OFF”位置，反之測量跌落電壓時，選定好相應的跌落電阻值，而“中值電阻”開關必須置于“OFF”位置。
4、若要測短路電流時，需將“量程”開關置于Id 20mA或2mA檔，“測量功能”開關置于I檔，其它開關都置于“OFF”檔，即可測量短路電流。
總之要完全按照附錄1表中所規定的測量不同項目的開關位置進行測量，以免影響測量數值的準確性。
