ME-2D 接地電阻表檢定裝置使用方法及注意事項

來源：武漢摩恩更新時間：2018-05-02

ME-2D 接地電阻表檢定裝置使用方法及注意事項
1、接線方法

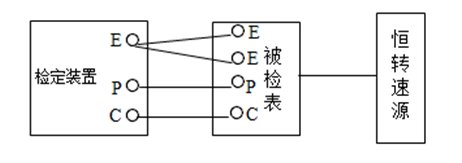

①當被檢接地電阻表的接地電阻＞10Ω時，按下圖接線方式接線。

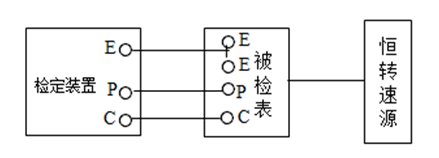

②當被檢接地電阻表的接地的電阻≤10Ω時，按下圖接線方式接線。

2、在對被檢表示值誤差檢定時，將裝置的模擬輔助接地電阻旋鈕置于500Ω處。
3、啟動恒轉速源（建議選用我廠CY3型恒速器），并根據被檢表的轉速設定其轉速。
4、調節裝置的模擬接地電阻各旋鈕，使被檢表的指針與相應刻度線吻合，此時被檢接地電阻表的絕對誤差為：
△＝接地電阻表的指示值－裝置的（標準電阻箱）實際值（Ω）。
5、在進行被檢表輔助接地電阻影響試驗時，應調節裝置的模擬接地電阻旋鈕。使被檢表處于測量上限，再將模擬輔助接地電阻旋鈕分別置于0、1KΩ、2KΩ、5KΩ各檢定一次，此時的各檢定值與規定輔助接地電阻值為500Ω時的檢定值之差應不超過下表的規定：

表中a為被檢定接地表的準確度等級
6、被檢表工作位置影響試驗，是在每個量程的測量上限進行。調節恒轉速器的傾斜裝置，使被檢表前、后、左、右各傾斜10度，各檢定一次，此時的檢定值與正常位置檢定值之差，應不超過允許誤差。
7、利用本接地電阻表檢定裝置的E-R接線端，可實現電阻箱之功能，調節的阻值范圍為0.1~11111.210Ω，zui小步進值為0.001Ω。
8、使用注意事項
①、正確使用本接地電阻表檢定裝置，在使用時應先旋轉一下各旋鈕，
使其接觸穩定可靠。
②、使用中，應不超過所規定的標稱使用功率。
③、檢定電動、數字式接地電阻表時，不需恒轉速器。
④、本產品應存放在空氣溫度5～35℃，相對濕度≤80％不含有腐蝕性氣體的室內，且不受日光直接照射。
