ME20S系列智能數顯絕緣電阻測試儀開始測試

來源：武漢摩恩更新時間：2018-04-28

ME20S系列智能數顯絕緣電阻測試儀開始測試
1、轉動波段開關（9）選擇需要的測試電壓，這時如果電源正常則電源指示燈（6）應發綠光，如欠壓則發紅光。
2、智能數顯絕緣電阻測試儀開始自檢并初始化。
3、按下或鎖定測試鍵（7），測試編號自動累加開始測試。這時高壓狀態指示燈（6）和液晶屏上高壓警示符號點亮并且儀表內置蜂鳴器發出警示音，代表LINE端（3）有高壓輸出。時間標志符號（10）開始閃動。
警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險！
注意：按下測試鍵（7）前，顯示屏有可能顯示上一次存儲的測試結果，如圖4所示。

圖4：存儲的測試結果

4、這時液晶屏進入測試狀態顯示模式，見圖5所示。

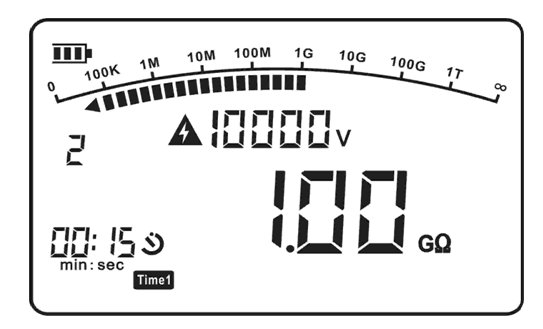

圖5：測試狀態液晶顯示界面
5、智能數顯絕緣電阻測試儀每隔一定時間發出提示音（缺省值->Time1:15秒、Time2:1分鐘、Time3:10分鐘）。
6、根據所需要的測試結果（連續測試、吸收比測試、極化指數測試），松開測試鍵（7）。這時儀表停止高壓輸出，并自動計算、顯示測試結果（各個時間狀態的電阻值、吸收比、極化指數）。按動上鍵或下鍵（5）可循環顯示本次測試結果（當前阻值、15秒（Time1）阻值、1分鐘（Time2）阻值、10分鐘(Time3)阻值、吸收比、極化指數）。
注意：吸收比測試時間應大于1分鐘，極化指數的測試應大于10分鐘。每次測量的時間zui長為10分鐘，10分鐘以后儀表會自動關閉高壓，并自動計算、顯示測試結果。
警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）才能保證人身安全和下次測量的準確性！
7、需連續進行第二次測量時，再次按下或鎖定測試鍵（7），按4-6步驟執行。（儀表可連續進行19次測量，超過19次從第1次開始并覆蓋第1次的結果。每次測量結果都自動保存，以便日后調閱。）。
