METS-202水輪機調速系統仿真測試儀不動時間試驗

來源：武漢摩恩更新時間：2018-04-27

METS-202水輪機調速系統仿真測試儀不動時間試驗
試驗原理與目的：不動試驗記錄機組在帶25%負荷并列運行時，突然與電網解列時從定子電流消失至調速器導葉開始調節時刻的時間間隔。

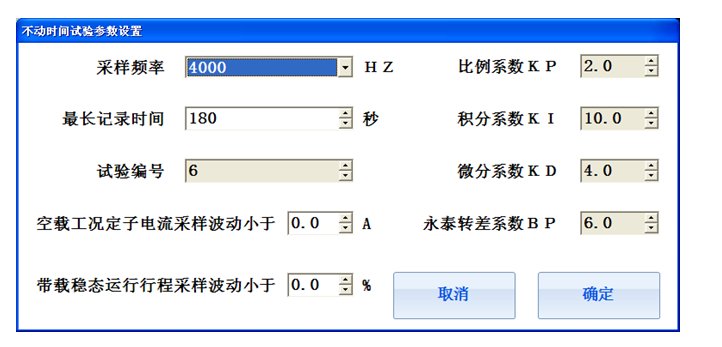

圖4.4 不動時間試驗參數設置
試驗連線：
1> 連接機組頻率信號至測試儀“機組頻率”測量端子。
2> 連接導葉接力器行程信號至測試儀“導葉行程輸入”測量端子。
3> 通過水輪機調速系統仿真測試儀所帶附件5A電流傳感器將定子電流信號引至儀器“備用通道”測量端子。
試驗操作：試驗連線完成后，使調速器運行于帶25%負荷并列工況，點擊軟件主界面不動時間試驗出現試驗參數設置對話框如圖4.4所示，設定采樣頻率和zui長記錄時間。如果試驗過程中記錄達到了zui長記錄時間或用戶點擊了停止試驗，則試驗會停止，儀器檢測到定子電流消失后，間隔一定時間后，試驗也會被自動停止，試驗完成后，軟件自動計算不動時間。
不動時間試驗完成后水輪機調速系統仿真測試儀自動計算不動時間，zui大頻率，波動次數和穩定時間等參數。
