MED-3005三相用電檢查儀系統設置系統設置

來源：武漢摩恩更新時間：2018-04-25

MED-3005三相用電檢查儀系統設置

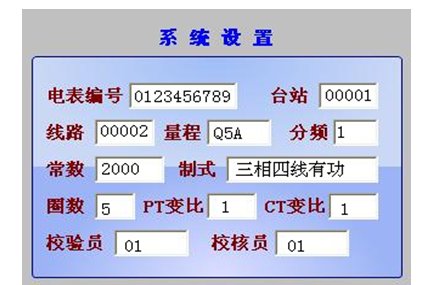

在主菜單下，單擊“1”鍵，進入系統設置界面（如圖四所示）

圖四
為了保證后續檢測工作的正確進行，您有必要在系統設置界面進行相應的參數設置。主要參數及參數意義如下：
編號：電表編號，由10位0—9的數字組成的。可直接用數字鍵輸入，不足10位系統自動用0補齊
臺站：臺站表號，由5位0—9的數字組成。可直接用數字鍵輸入，不足5位系統自動用0補齊
線路：線路編號，由5位0—9的數字組成。可直接用數字鍵輸入，不足5位系統自動用0補齊
量程：本儀器可以配備的鉗表量程有5A、50A、500A、1500A等4種，請根據需要選擇不同鉗表，并更改量程設置。
分頻：分頻系數。可直接用數字鍵輸入。當被檢測電能表輸出為高頻（一般認為超過10000p/S）脈沖時，可輸入一個較為合理的分頻系數。當不使用分頻系數時，請輸入1。zui大值255。
常數：當分頻系數設置為1的時候，該值為待檢電能表的脈沖常數；當分頻系數大于1的時候，該值=實際待檢電能表常數/分頻系數。該項zui大可輸入99999 。
制式：待檢電能表的制式，有三相四線有功、三相三線有功、三相四線無功、三相三線無功等四種。
當檢單相電能表時，請選用三相四線的制式。另外，只有在校檢無功表時才選用無功制式。使用其他功能是，請選擇有功形式。
圈數：檢驗電能表時設定的校驗圈數。zui大可輸入999
PT變比：該項功能暫時保留。
CT變比：電流互感器變比，當被校表經過電流互感器輸入，用鉗形表測量一次電流時在此輸入電流互感器的變比。如果鉗形表和被校表輸入電流相同，變比輸入1.
校驗員：校驗員編號，兩位數字。
校核員：校核員編號，兩位數字。
在系統參數界面，單擊“→”鍵，電能表編號變為紅底黑字，進入系統參數修改狀態。通過“↑”、“↓”鍵選擇要輸入的參數項。以上各參數，除了“量程”、“制式”兩項是通過“←”、“→”鍵選擇以外，其他項均為直接通過數字鍵輸入，直接輸入數字時“←”為退格刪除鍵，可以用來清除錯誤的輸入數據。
輸入完畢后，單擊“確定”鍵保存輸入數據。
單擊“取消”鍵，將返回主菜單界面。
