MEDQ-2000A 手持式電能質量分析儀外型尺寸及端子布置

來源：武漢摩恩更新時間：2018-04-25

MEDQ-2000A 手持式電能質量分析儀外型尺寸及端子布置

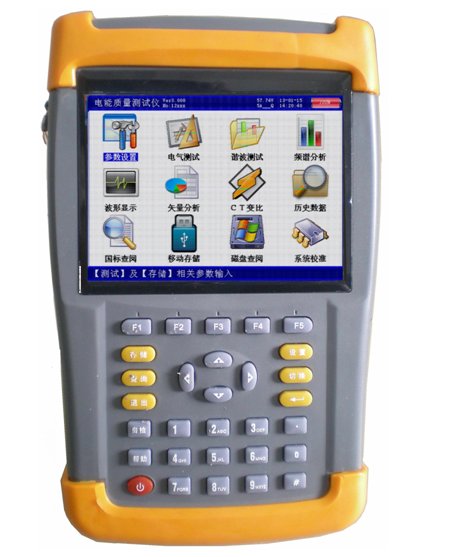

MEDQ-2000A 手持式電能質量分析儀外觀正視如圖一：

MEDQ-2000A 手持式電能質量分析儀正面上方是液晶顯示器，下方是按鍵區，頂端為接線部分，右側為其它端口（通訊、充電、USB）區域。

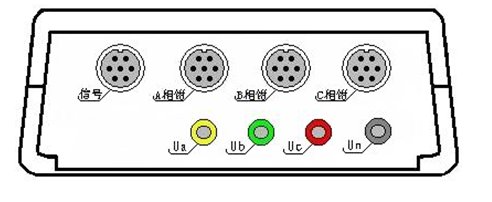

頂端接線端子區如圖二所示：

包括：電壓輸入端子UA、UB、UC、UN；鉗形電流互感器接口（A相鉗、B相鉗、C相鉗）；信號接口（保留功能）。

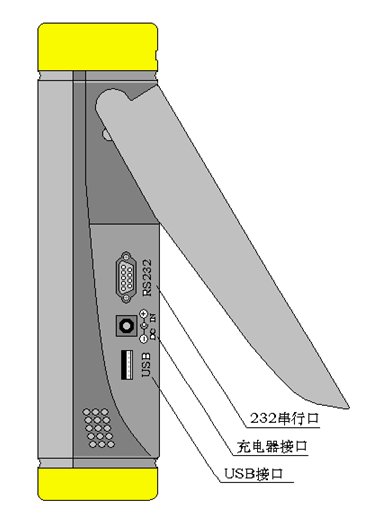

儀器的右側視圖如右圖，在后支架打開時，可露出下部的其他接口部分，包括以下三部分：

? 232串行口（用于上傳保存的數據至計算機）；同時還可用來更新程序；注意：本接口與電腦的連接必須用隨機配備的專用通訊電纜，普通串口線不適合本接口的使用。

? 充電器接口，用于連接充電器，當儀器電量不足時將充電器接到此接口給儀器進行充電。
? USB接口，通過專用數據線可連接電腦，將儀器內存儲卡做為大容量存儲器使用。側面圖見右側圖。
圖

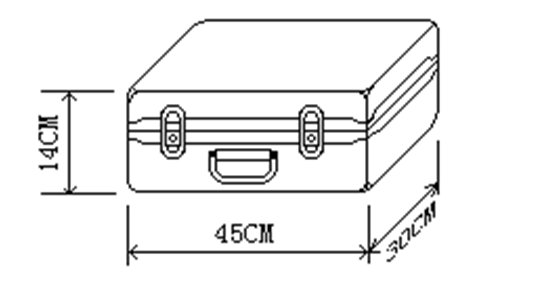

? MEDQ-2000A 手持式電能質量分析儀的外包裝箱外型尺寸，如圖所示：
