MOEORW-8560P 電能表測試系統矢量分析界面-三相三線

來源：武漢摩恩更新時間：2018-04-24

MOEORW-8560P 電能表測試系統矢量分析界面-三相三線

三相三線制計量裝置接線判斷如圖十所示：

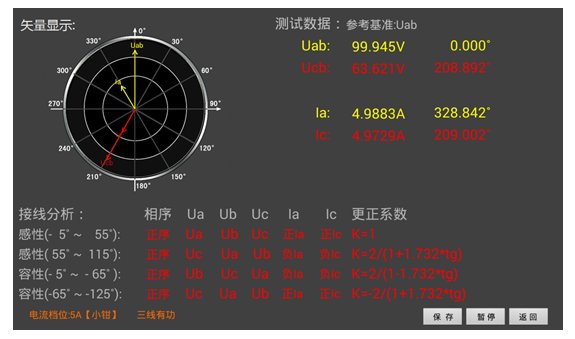

圖十、矢量分析屏－三相三線
在屏幕的左上部分顯示出三相三線制計量裝置的實測矢量六角圖，同一個坐標系中兩個電壓參量（Uab、Ucb）、兩個電流參量（Ia、Ic）四個量的矢量關系；在屏幕的右上部分顯示出電壓Uab和Ucb、電流Ia和Ic的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，根據不同的負荷情況功率夾角的不同分4種角度范圍（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）對192種接線情況進行結果判定。
上圖所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的第一行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋I(xiàn)a +Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。
