微機繼電保護測試儀諧波數據設置

來源：www.zeichua.cn 更新時間：2020-08-03

MEJB-902F 微機繼電保護測試儀諧波數據設置

本模塊里的諧波有兩種顯示模式：一是以幅值的方式，另外一種就是以基波的百分比來表示。此時，諧波的幅值就和基波的幅值有直接聯系。而且，測試儀輸出的疊加后的波形也和這個基波的幅值有關系。一般來說，在進行諧波制動試驗時，基波的幅值應設置得大于保護的動作整定值（比如說差動保護的啟動值），以保證在諧波較小或?yàn)?的時候，保護能可靠動作。

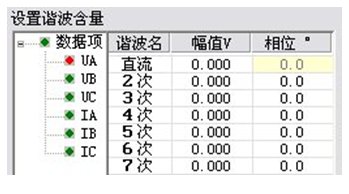

在這個頁面設置諧波的幅值和相位。圖上左邊紅色的數據相指的是將要疊加諧波的對應相的通道。幅值有兩種方式表示，圖中是以幅值的方式表示的，所以其單位是想對應的電流電壓的單位，如果以基波的百分比來表示，則顯示的是占基波的百分之多少。這里基波和諧波的相位對試驗的結果影響不是很大，一般就用默認的設置就可以了。如果需要設置的話，根據保護的定值設置其兩者之間的相位就可以了。
數據復歸按鈕：試驗前設置好的試驗數據，在試驗期間各量的幅值和相位可能有變化，在試驗結束后，按此鍵可以讓數據“復歸”到試驗前的狀態。這極大地方便了重復性試驗。
刷新按鈕：該按鈕對那些參與過前一個試驗的參數不起作用，而只對進行下一個試驗前修改的新數據有效。能將新修改的數據“刷新”至修改前的狀態。
清零按鈕：它將當前窗口中顯示的各次波形（包括基波、直流，以及2~20次諧波）的幅值清零，相位回到其默認狀態。即A相的相位回到“ 0° ”，B相的相位回到“－120°”，C相的相位回到“120°”，該鍵僅對當前界面上顯示的參數有效。

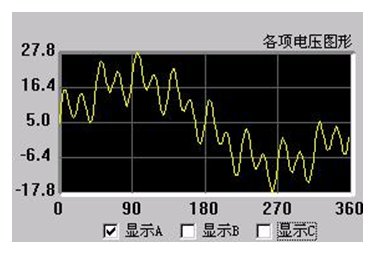

這里是對疊加后的波形顯示。可以選擇3相都顯示，也可以單獨顯示一相的波形。如圖中所顯示的就是A相電壓疊加后的了諧波以后的波形。這個圖形顯示很方便與示波器的圖形進行對比。

各相電壓的直流輸出范圍是-160~160V，基波和諧波的輸出范圍是0~120V；各相電流的直流輸出范圍是-10~10A，基波和諧波的輸出范圍是0~40A。

在同一個通道中疊加的波形有效值總和不能超過120V（40A/30A）。若超出范圍，軟件將給出超出范圍提示，此時請檢查輸入數值或檢查數據變化后總幅值是否已經超過了120V（40A/30A）。在數據輸入時和輸出變化中均要進行疊加幅值檢查。
