MEBC-III全自動變比組別測試儀使用和操作

來源：武漢摩恩    更新時間：2018-04-11

1、 接線

根據被試變壓器的情況正確聯接測試線夾。

a、單相變壓器：高壓端電纜的黃、綠線夾接被測變壓器高電壓側的接線端。

低壓端電纜的黃、綠線夾接被測變壓器低電壓側的接線端。

b、三相變壓器：高壓端電纜的黃、綠、紅線夾接被測變壓器高壓側的A、B、C。

低壓端電纜的黃、綠、紅線夾接被測變壓器低壓側的a、b、c。

2、 主菜單

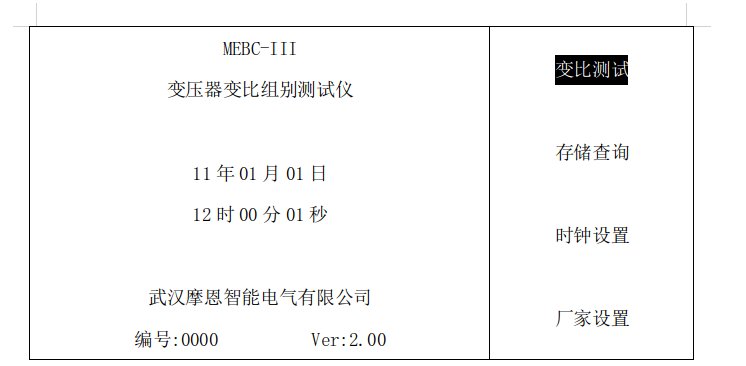

所有接線接好以后，打開電源開關，儀器初始化后進入主菜單屏（見圖二）。

此時顯示儀器型號名稱、系統運行時間、公司名稱、儀器編號、軟件版本號及功能選擇菜單。

按“上下”鍵選擇相應功能，按“確認”鍵進入所選功能。

3、 變比測試

選擇“變比測試”項后，按“確認”鍵進入“變比測試”屏（見圖三）。在“變比測試”屏下按“取消”鍵返回“主菜單”屏。

? 三相測試：普通三相變壓器測試。

? 單相測試：單相變壓器、PT、CT測試。

? Z 型測試：Z型變壓器測試。

(1)三相測試

選擇“三相測試”項后，按“確認”鍵進入三相測試屏（見圖四）。在“三相測試”屏下按“取消”鍵返回上一屏。

? 盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。

? 正常測試：正常輸入高、低壓聯結方式后進行測試。

選擇“盲測功能”項后，按“確認”鍵進入“盲測功能設置”屏（見圖五）。在“盲測功能設置”屏下按“取消”鍵返回上一屏。



電壓值：	10.000KV   0.4000KV
分 接：	5.00%         +02
聯結組：	Y   未知      自動
測 量：	三相測試     000000
說明：按確認鍵開始測量。

圖五

“電壓值”、“分接”、“聯接組”、“測量”為菜單選項，其右邊所屬各項為功能參數?！罢f明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。當選中“測量”選項時，按“確認”鍵開始按當前所設定的參數進行測量。

電壓值：設定所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有高、低電壓值、調壓比、額定分接位輸入正確后，測試結果才可以正確計算出誤差值。



分接：設定所測試品的調壓比和額定分接位，對于沒有分接位的試品，分接位輸入00或01即可。

聯結組：設定所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D→未知”之間的循環轉換，Y表示星形聯結，D表示三角形聯結， “未知”表示不清楚高壓側聯結方式，由儀器自動判斷；低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。

測量：選擇測量方式。

? 三相測試 根據設定的高、低壓聯結方式和聯結組別，三相同時測量變比。

? 三相組別 只自動測量組別。

? 三相AB、三相BC、三相CA 根據設定的高、低壓聯結方式和聯結組別，只針對所選相進行變比測量，此功能方便只針對某一相進行測量、檢測，節約時間。

? 右側六位數字為試品編號設置。

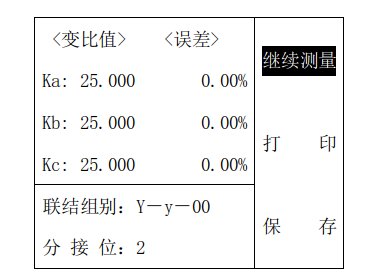

三相測試結果見圖六。

? 繼續測量：按設置參數繼續測量。

? 打印：將測試結果進行打印。

? 保存：將測試結果保存到本機或U盤（zui多保存100條）。

  “正常測試”功能操作可參考“盲測功能”操作。



(2)單相測試

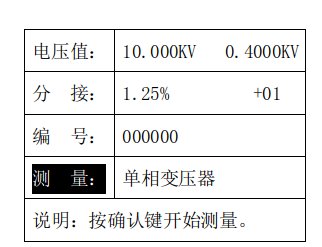

選擇“單相測試”項后，按“確認”鍵進入“單相測試設置”屏（見圖七）。在“單相測試設置”屏下按“取消”鍵返回上一屏。

“電壓值”、“分接”、“編號”、“測量”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。當選中“測量”選項時，按“確認”鍵開始按當前所設定的參數進行測量。

電壓值：設定所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。（注：CT變比測量時，認為是高低壓電流值）。

分接：設定所測試品的調壓比和額定分接位，對于沒有分接位的試品，分接位輸入00或01即可。

編號：設定所測試品編號。

測量：選擇測量方式。

? 單相變壓器  測量單相變壓器時選擇此項。

? 單相PT  測量單相PT時選擇此項。

? 單相CT 測量單相CT時選擇此項。

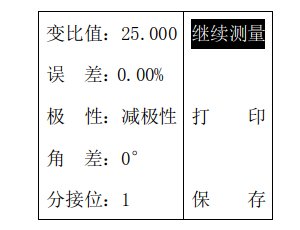

單相測試結果見圖八。

? 繼續測量：按設置參數繼續測量。

? 打?。簩y試結果進行打印。

? 保存：將測試結果保存到本機或U盤（zui多保存100條）。

“Z型測試”功能操作可參考“盲測功能”操作。

4、 存儲查詢

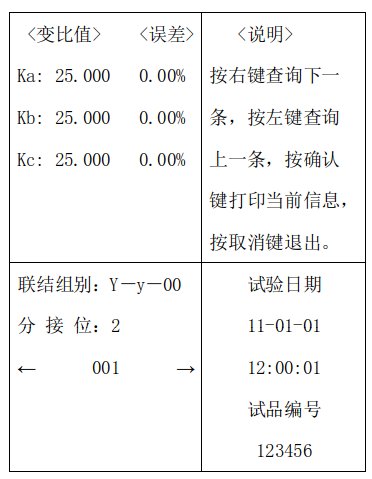

在“主菜單”屏下選中“存儲查詢”選項，按“確認”鍵進入“存儲查詢”屏（見圖九）。在“存儲查詢”屏下按“左右”鍵進行不同存儲信息的查詢，按“確認”鍵打印當前存儲信息，按“取消”鍵返回“主菜單”屏。

5、 時鐘設置

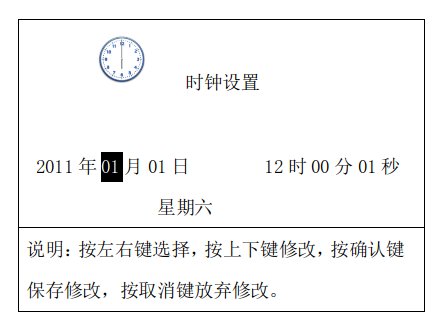

在“主菜單”屏下選中“時鐘設置”選項，按“確認”鍵進入“時鐘設置”屏（見圖十）。在“時鐘設置”屏下按“左右”鍵對要修改項進行選擇，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）

6、 廠家設置

此項為廠家設置項，需要密碼，用戶不能設置
