MEZGF系列直流高壓試驗器產品功能說明

來源：更新時間：2018-04-04

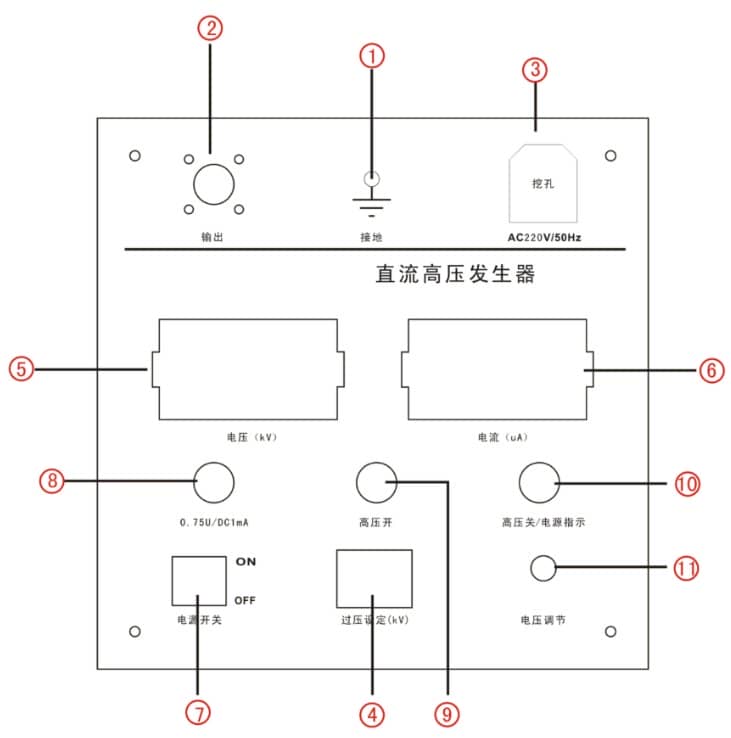

（一）控制箱面板示意圖

1、控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。
2、高頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭順時針?lè)较蜣D(zhuǎn)動到位。拆線時只需逆時針轉動電纜插頭。
3、電源輸入插座：將隨機配置的電源線與電源輸入插座相關。（交流220V±10%，插座內自來保險管。）
4、過壓整定撥盤開關：用于設立過電壓保護值。撥盤開關所顯示單位為kV，設定值為試驗電壓1.1倍。
5、數顯電壓表：數字顯示直流高壓輸出電壓。
6、數顯電流表：數字顯示直流高壓輸出電流。
7、電源開關：向前按下，電源接通，綠燈亮。反之為關斷。
8、黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0.75UDc1mA用。紅燈亮?xí)r有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75%，并保持此狀態。按下綠色按鈕，紅燈、黃燈均滅，高壓切斷并退出0.75倍狀態。
9、紅燈按鈕：高壓接通按鈕、高壓指示燈。在綠燈亮的狀態下，按下紅色按鈕后，紅燈亮綠燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下紅色按鈕，紅燈亮綠燈仍亮，但松開按鈕紅燈滅綠燈亮，表示機內保護電路已工作。
10、綠色帶燈按鈕：綠燈亮，表示電源已接通及高壓斷開。在紅燈亮狀態下按下綠色按鈕，紅燈滅綠燈亮，高壓回路切斷。
11、電壓調節電壓器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。
12、雙節倍壓筒面板設有撥碼開關選擇“1”和“2”，當使用單節倍壓筒時，撥碼開關設定“1”，當使用雙節倍壓筒時，撥碼開關設定“2”。

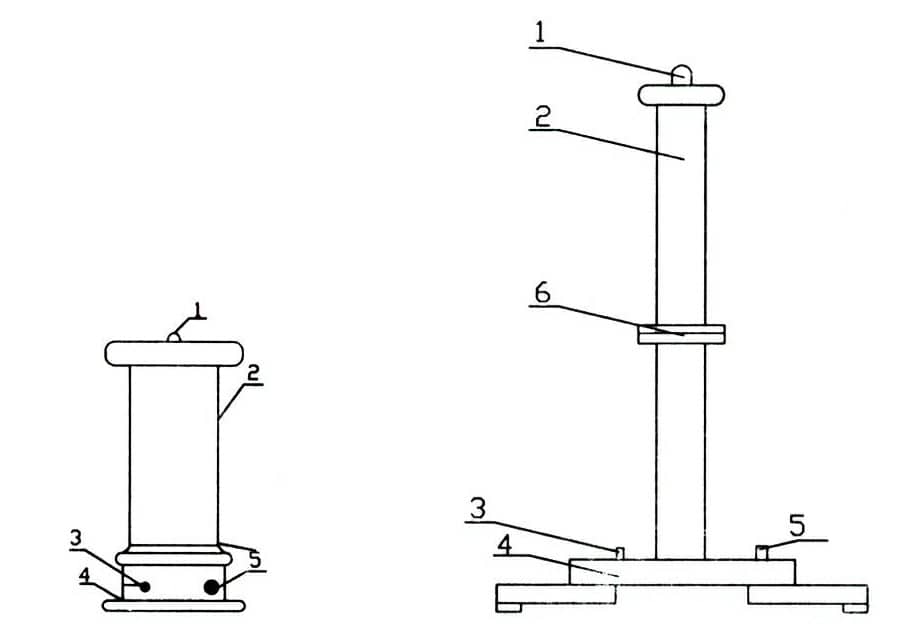

（二）倍壓筒示意圖
